Android五大布局之帧布局FrameLayout使用

Android SDK 定义了多种布局方式以方便用户设计 UI。各种布局方式均为 ViewGroup 类的子类，结构如图 1 所示。

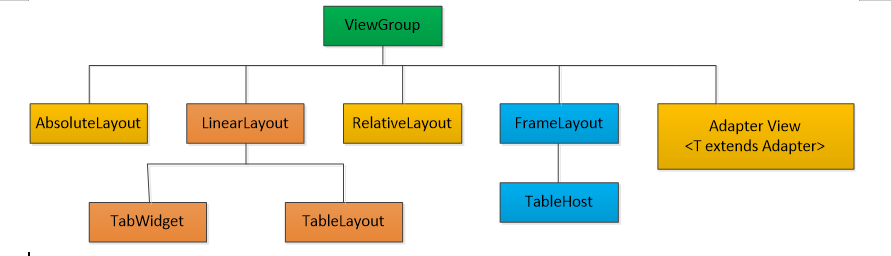

图 1  Android SDK 布局方式结构图

FrameLayout

FrameLayout 又称单帧布局，是 Android 所提供的布局方式里最简单的布局方式，它指定屏幕上的一块空白区域，在该区域填充一个单一对象。例如图片、文字、按钮等。

应用程序开发人员不能为 FrameLayout 中填充的组件指定具体填充位置，默认情况下，这些组件都将被固定在屏幕的左上角，后放入的组件会放在前一个组件上进行覆盖填充，形成部分遮挡或全部遮挡。

开发人员可以通过组件的 android:layout_gravity 属性对组件位置进行适当的修改。

实例 FrameLayoutDemo 演示了 FrameLayout 的布局效果。该布局中共有 4 个 TextView 组件，前 3 个组件以默认方式放置到布局中，第 4 个组件修改 gravity 属性后放置到布局中，运行效果如图 2 所示。

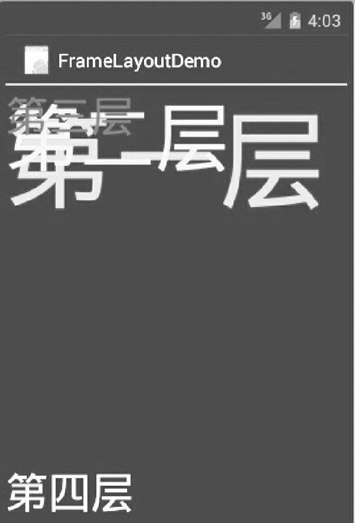

图 2  FrameLayout 的布局效果

实例 FrameLayoutDemo 中的布局文件 main.xml 的代码如下：

1. <?xml version="1.0" encoding="utf-8"?>

3. <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

4. android:layout_height="fill_parent"

5. android:layout_width="fill_parent">

7. <TextView

8. android:id="@+id/text1"

9. android:layout_width="wrap_content"

10. android:layout_height="wrap_content"

11. android:textColor="#00ff00"

12. android:textsize="1OOdip"

13. android:text="@string/first"/>

14. <TextView

15. android:id="@+id/text2"

16. android:layout_width="wrap_content"

17. android:layout_height="wrap_content"

18. android:textColor="#00ffff"

19. android:textsize="70dip"

20. android:text="@string/second"/>

21. <TextView

22. android:id="@+id/text3"

23. android:layout_width="wrap_content"

24. android:layout_height="wrap_content"

25. android:textColor="#ffOOOO"

26. android:textsize="40dip"

27. android:text="@string/third"/>

28. <TextView

29. android:id="@+id/text4"

30. android:layout_width="wrap_content"

31. android:layout_height="wrap_content"

32. android:textColor="#fffffOO"

33. android:textSize="40dip"

34. android:layout_gravity="bottom"

35. android:text="@string/forth"/>

37. </FrameLayout>

其中：

android:layout_width="wrap_content"
android:layout_height="wrap_content"

表明 FrameLayout 布局覆盖了整个屏幕空间。

实例 FrameLayoutDemo 中的 strings.xml 文件内容如下：

1. <?xml version="1.0" encoding="UTF-8" ?>

2. <resources>

3.  <string name="app_name">FrameLayoutDemo</string>

4.  <string name="first">第一层</string>

5.  <string name="second">第二层</string>

6.  <string name="third">第三层</string>

7.  <string name="forth">第四层</string>

8. </resources>

从运行后的结果可见，前 3 个被放置到 FrameLayout 的 TextView 组件都是以屏幕左上角为基点进行叠加的。第4个 TextView 因为设置了 android:layout_gravity="bottom" 属性而显示到了布局的下方。可自行将 android:layout_gravity 属性值修改为其他属性，查看运行效果。
