软件开发领域复杂且要求精确，高效协作完成项目至关重要。在这个领域里，画图工具变得尤为关键，它的重要性不言而喻，这也是其最大的价值所在。
软件开发周期中，图在需求和开发阶段的使用频率较高。软件项目通常需要众多人员协作，而不同背景的人对口头描述的理解可能存在差异。图作为一种跨越语言和知识背景的沟通工具，显得尤为重要。以大型项目开发团队为例，包括开发人员、测试人员、项目经理等，他们都需要清晰了解项目进展，因此对识图能力的需求十分强烈。此外，不同类型的图在各个领域各有优势，这也需要我们进行深入研究。
图表所呈现的信息清晰易懂，是公司知识传承不可或缺的宝贵资源。新成员加入项目后，借助这些图表，他们能迅速把握业务流程。在项目迭代过程中，这些图表同样可以作为参考，确保项目进展的连贯性。
用例图的价值与使用
例图着重呈现外部用户所能直观感受到的系统功能。比如在开发新的社交软件时，为了明确发布动态、添加好友等基础功能，例图显得尤为重要。它能清晰地指明项目的核心方向，是推动项目进展的关键梳理工具。
在众多国际项目中，文档常常使用英文进行表述，尤其是用例图，英文的使用更为普遍。这样的设计在后续的开发过程中，能够与其它工作顺利对接，对于明确识别系统的职责尤为关键，同时也为详细设计提供了坚实的上层设计基础。
流程图的广泛应用

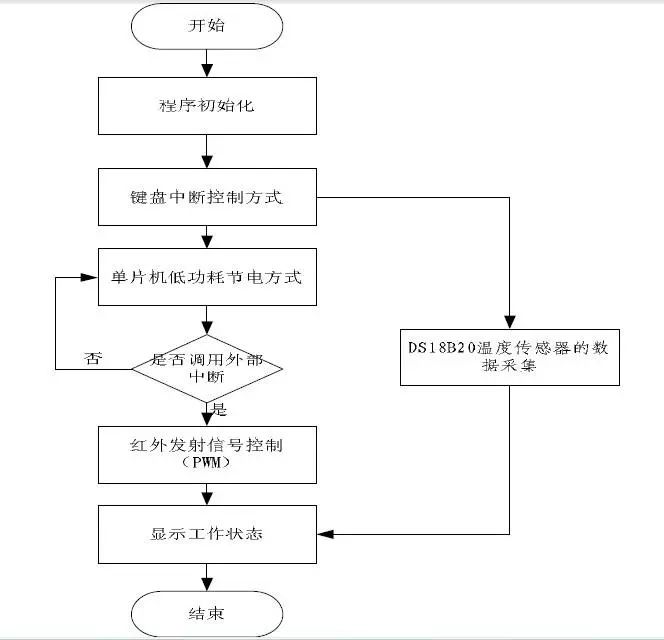

流程图能够直观展示工作流程，适用于算法至战略各个层面。以程序员编写登录验证算法为例，绘制流程图有助于梳理思路，预防逻辑错误。同样，在大型企业制定新的业务战略时，流程图也能帮助规划执行顺序。
在开发过程中，无论是遇到内部逻辑难题还是面临高层战术布局，都迫切需要一份清晰的操作流程说明。这样的说明不仅能迅速定位问题，还能确保操作环节的顺畅对接。一旦某个环节出现失误，问题源头也易于追溯。
UML类图的变迁
UML类图过去相当关键，然而，随着工具的进步，直接从代码生成UML类图变得愈发简单。再加上“先编码后设计”的理念逐渐流行，绘制类图的机会相应减少。以当前流行的敏捷开发为例，团队通常更倾向于快速编写出可用的代码，而后再来考虑诸如规范类图等附加内容。
在一些场合，尤其是对模型规范要求严格，或是设计复杂大型系统之初，UML类图的重要性依旧不容忽视。我们还需注意，在运用它时，要把握好其必要性与适度之间的平衡。
状态图的针对性场景

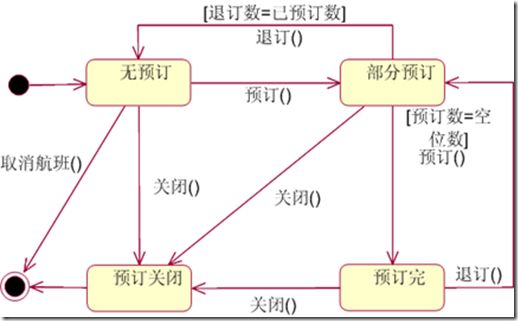

系统内对象若呈现多种状态和复杂行为，状态图便显得尤为重要。以电商平台订单系统为例，订单流程涵盖下单、付款、发货、收货等多个阶段，而状态图则能直观地展现这些状态之间的转换关系，这正是它应用的一个典型场景。
状态图能清晰展示类与类之间的状态关系，这种展示对全面理解对象的生命周期非常直观。同时，它也为后续的维护和更新提供了明确的状态参照。
时序图的作用体现
时序图主要关注对象间的交互和消息的传递顺序。在开发即时通讯软件这类应用时，我们能够借助时序图来展示消息发送的先后次序，也就是不同对象之间的交互过程。这样做有助于我们清晰地梳理出各个模块或功能之间的联系和顺序。
它能对现有功能进行精细拆分，这对于改进功能或查找交互问题具有重要作用。这样能更有效地理解软件的整体运行机制。
在绘制图形的实际操作中，人们往往容易陷入画图过多的误区。实际上，我们应该根据实际情况来，大多数时候，覆盖80%的核心内容就足够了。大家不妨思考一下，在日常开发中，哪类图形最容易被忽略，却又是最实用的？期待大家踊跃留言、点赞和转发这篇文章。
