软件开发领域，不同设计模型各有其独特作用，其中类设计模型下的时序图设计尤为重要。下面，我将对此进行详细阐述。
模型选择与要点
软件项目中涉及多种设计模式，如类设计和数据库设计。这些模式可根据实际需求进行选择。即便选择不当，后续仍可进行调整。因此，这一步骤看似不那么关键。然而，类设计模式的重要性不容忽视，它是后续时序图设计的基础，并为整个项目设计提供必要的支持，对项目的各个阶段都有深远影响。
时序图的用途
业务人员可通过序列图了解不同业务对象间的交互流程，这对沟通业务状况大有裨益。序列图不仅能够记录现有业务，还能在业务层面充当需求文档，为未来系统传递需求信息。在项目各阶段，序列图都发挥着重要作用。在需求分析阶段，分析师可以利用它来细化用例；而在设计阶段，架构师和开发者则能借助它深入挖掘系统对象的交互关系，以完善系统设计。
记录现存系统
序列图不仅用于设计新系统，也用于记录现有系统。它能帮助开发者明确认识现有“遗产”系统中各个对象之间的交互模式。这对于维护和升级老旧系统大有裨益，能让我们明白系统各部分是如何协同工作的，为系统优化打下基础。通过观察图的横纵两个方向，我们可以获取关键信息：纵向可查看消息发生的时间，横向则可看到消息到达的对象实例。
软件项目实践

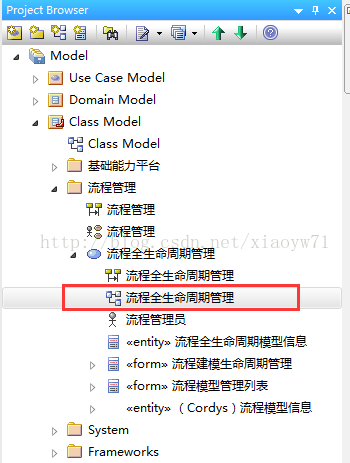

以一个实践软件项目为例，我们已经完成了用例模型的设计。针对“流程全生命周期管理”的用例，我们进行了深入设计。首先，在类模型中加入了“流程管理”这一包。创建这个包后，便可以生成相应的用例图。这样一来，项目设计便拥有了基础框架，后续的设计工作可以按照这个框架逐步推进。
用例细化操作

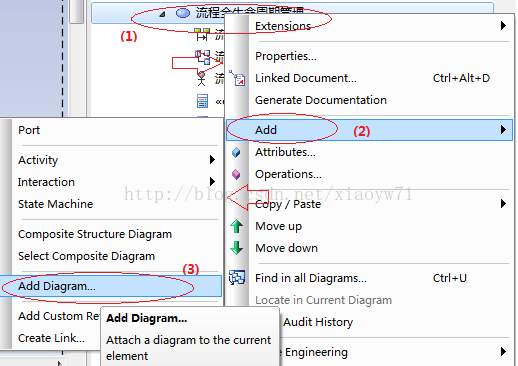

时序图是展示对象间协作完成任务过程的工具，它必须包含在用例之中。因此，我们需要在先前构建的“流程管理”用例图中，绘制出需要进一步细化的用例。通过将整体用例进行分解和细化，我们可以更精确地绘制时序图，从而使系统设计更加详尽和清晰。
类图与时序图创建

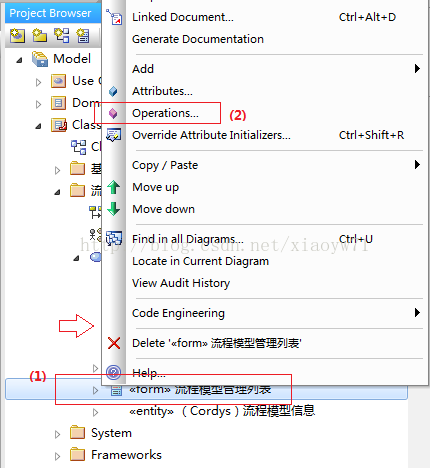

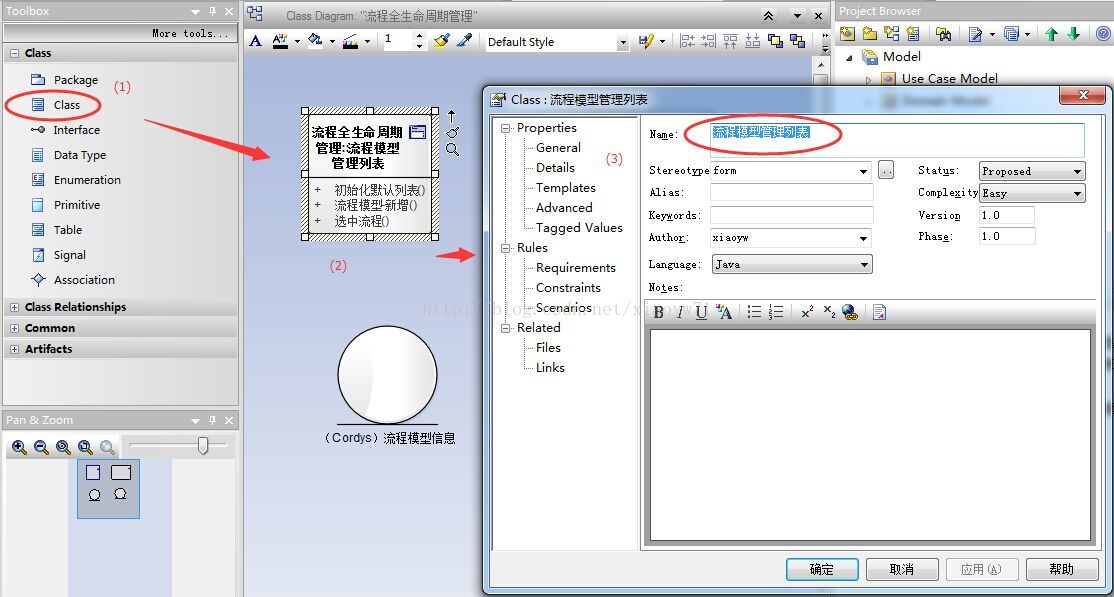

在“流程全生命周期管理”的案例中，需构建类模型图与时序图。挑选合适的类名和构造方式，把相关对象拖至图面以形成所需效果。同时，可调用类中预定义的方法。通过双击交互引用框，即可进入子序列图来展示更详细的内容。此外，还可以通过交互引用框将子序列图加入到当前图中。
