设备间的串口通信出现了故障，这让人感到十分烦恼。不过别慌，以扫码枪和FX5U为示范，这里介绍了一些非常有效的解决策略。
硬件接线要点

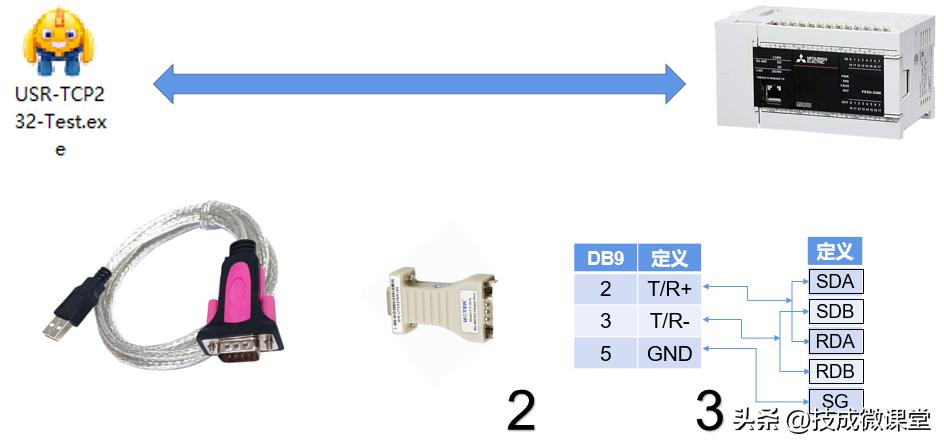

硬件连接极为关键，不容忽视。大多数通讯接口采用母头设计，必须用两个公头实现短接，这样才能保证接收和发送线的有效连接。鉴于FX5U的PLC主体采用485接口，我们必须选用RS232转RS485的转换器。转换后的485接口只包括TXD和RXD，必须将RDA与SDA短接，以实现TXD的连接；同时，RDB与SDB也要短接，以便连接RXD。

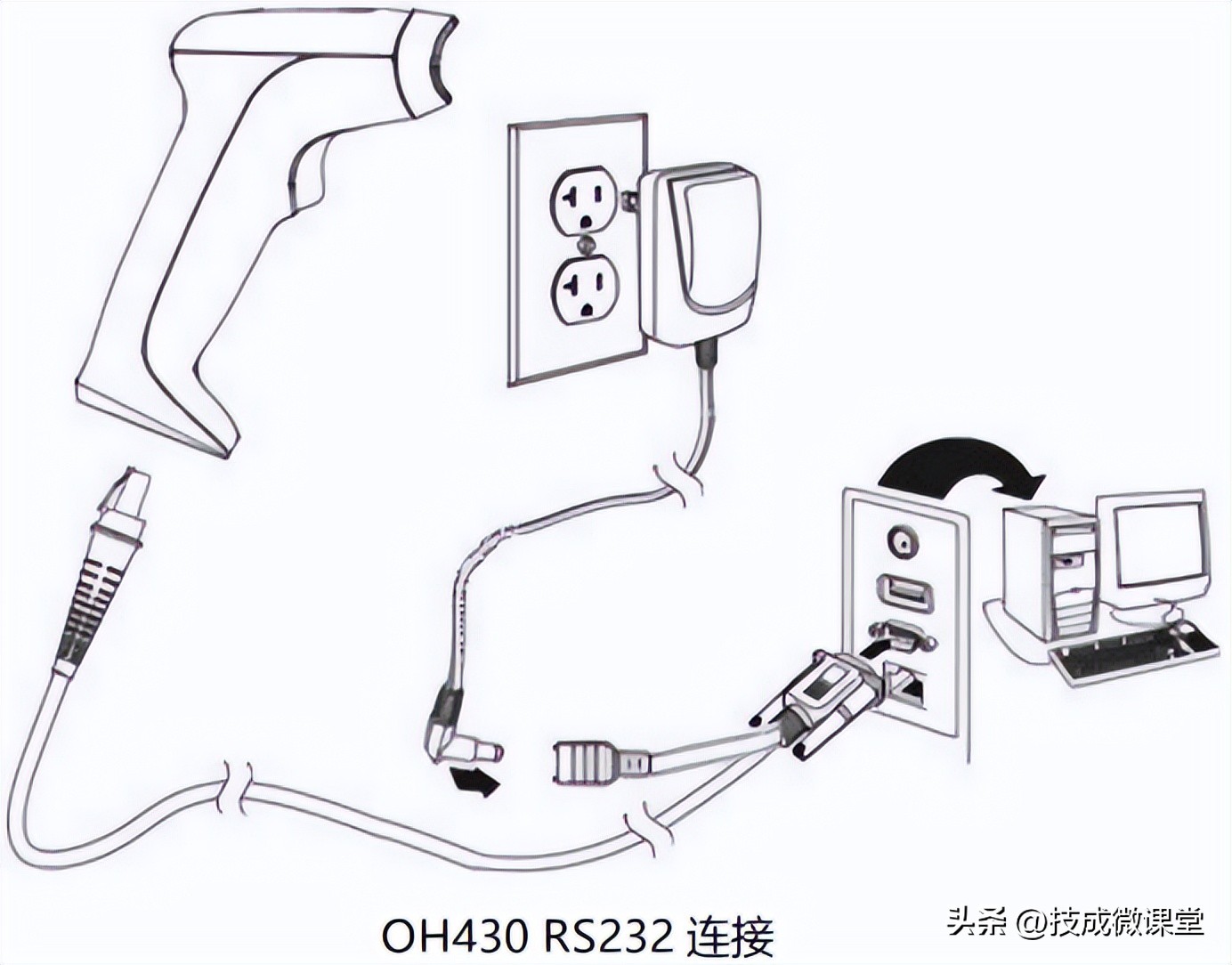

本案例中，扫码枪主体设计为网口型，附赠一条RJ45转RS232的通讯线。FX5U设备具备485接口，电脑则采用USB接口。它们之间可借助两种连接方式：其一，利用USB转RS485通信线实现连接。
扫码枪设置步骤
首先进行扫码枪的初始化。随后，扫描“恢复出厂设置”的条码，以此将所有参数恢复至出厂默认状态。最后，扫描“RS232串行输出”的条码，以完成串行通讯格式的配置。
扫描对应条码后，可调整串行通信的波特率与校验位。此操作涉及特定配置及奇校验方式。在特定工作状态下，扫码枪接收到指令并读取条码，成功输出信息或超时后，操作即告结束。
错误数据识别
在调试过程中，错误的数据信息往往是发现问题的关键。如果遇到通信问题，就要对扫码枪和FX5U之间的传输数据进行仔细核查。比如，发送特定数据后，如果收到的反馈信息格式或内容出现异常，那很可能就存在某种异常状况。
要核实数据字节数是否和预期一致，还要留意数据里有没有乱码或者格式错误的情况。这样的数据问题就像线索一样，能帮助我们缩小查找故障的范围，快速找到问题所在。
串口调试助手与扫码枪
在调试串口助手过程中，必须准确设置串口的相关参数。首先，要在设备管理器中找到COM端口的正确位置。接着，确保所有其他设置与扫码枪的配置保持一致。在发送数据时，请以十六进制格式输入。发送特定数据至扫码枪后，它会返回数据。这些数据中，一部分是固定的回应，另一部分则是二维码的内容。
这项通讯测试可以帮助我们判断扫码枪在当前设置下是否能准确接收并回应信息。如果回应的信息存在误差，那可能表明扫码枪的设置或通讯连接存在故障。
串口调试助手与FX5U
将FX5U与串口调试助手连接起来进行测试。我们向串口调试助手发送程序，然后它再将程序传递给扫码枪。目的是检查是否能够获取到准确的数据。如果能够成功获取到准确数据，这就说明从FX5U到串口调试助手的通信情况大致是正常的。

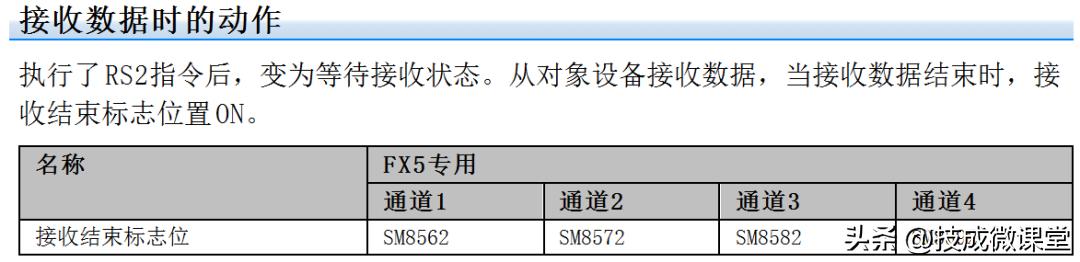

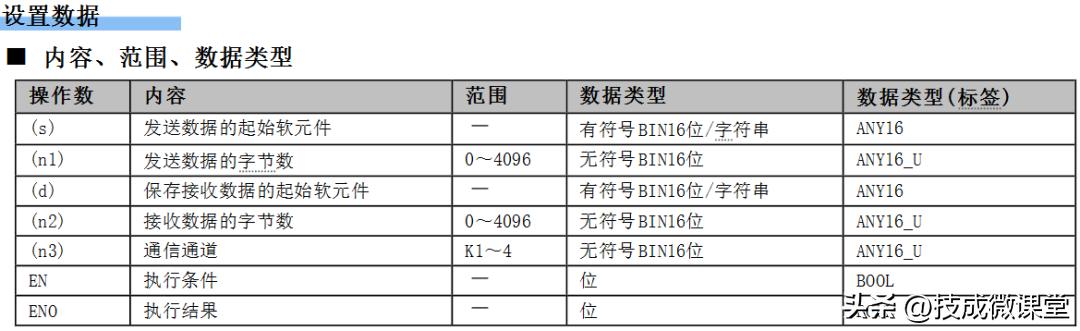

数据异常时，要检查FX5U的编程设置和通信参数，确认它们与串口调试工具相符，接着逐个排查问题点，最终找到并解决问题。
找出问题并纠正错误
经过前几个步骤的测试和分析，我们已经收集了足够的资料。根据错误数据，通讯测试的结果，我们能够判断出问题出在硬件接线、扫码枪设置，还是FX5U程序上。
确定问题后，便可实施对应策略。若是接线不稳，便重新接好；若是扫码枪设置不当，便重新扫描并调整条码；若FX5U程序出错，便修正程序。只要操作耐心细致，就能解决通讯问题。
