IDEA PlantUML插件怎么用

文
章
目
录

• 1. 简介
• 2. 安装PlantUML插件
• 3. 创建PlantUML图
• 3.1 创建时序图
• 3.2 创建类图
• 4. PlantUML官网和语法参考
• 5、PlantUML如何结合Sequence Diagram二次优化时序图
• 6. 总结

1. 简介

PlantUML是一个强大的开源工具，它可以通过简单的文本描述来生成多种类型的UML图，包括时序图、类图、活动图等。对于软件开发者和系统架构师来说，PlantUML是一款非常实用的工具，可以帮助他们更加清晰地展示和理解系统的结构和设计。在本文中，我们将重点介绍如何在IntelliJ IDEA中使用PlantUML插件，通过简单的步骤和案例演示，帮助读者快速上手。

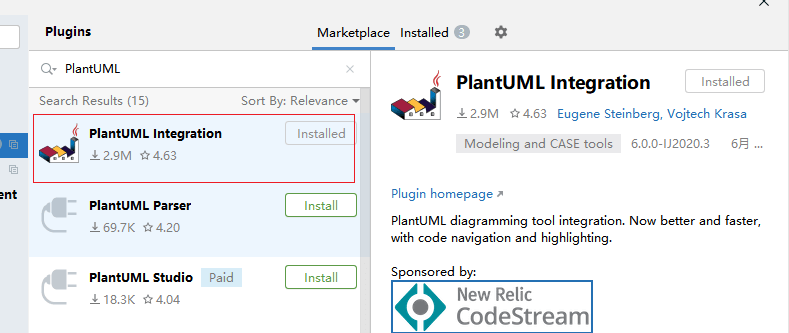

2. 安装PlantUML插件

首先，确保你已经安装了IntelliJ IDEA。然后，按照以下步骤安装PlantUML插件：

1. 打开IntelliJ IDEA，进入”File”菜单，选择”Settings”。
2. 在设置页面中，选择”Plugins”，然后点击”Marketplace”。
3. 在搜索框中输入”PlantUML”，找到对应的插件并点击”Install”进行安装。
4. 安装完成后，点击”OK”并重启IntelliJ IDEA，使插件生效。

如下图：

3. 创建PlantUML图

在安装完成并重启IDEA后，我们就可以开始创建PlantUML图了。

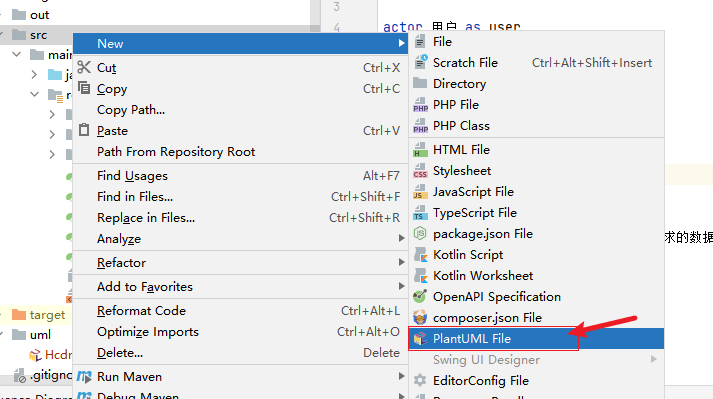

• 在项目视图中右键单击所需的目录或包，然后选择 “New”（新建）-> “PlantUML” -> “PlantUML File”（PlantUML文件）。
• 给文件起个名字并选择存储位置。

如下图：

3.1 创建时序图

时序图是用来展示对象之间消息传递顺序的图表。下面是一个简单的时序图例子：

@startuml
actor 用户 as user
participant A系统 as ASystem
database 数据库 as database

user -> ASystem : 用户访问A系统
activate ASystem

ASystem -> database : 访问数据库
activate database

database -> ASystem : 数据库返回符合要求的数据
deactivate database

ASystem -> user : A系统返回数据
deactivate ASystem
@enduml

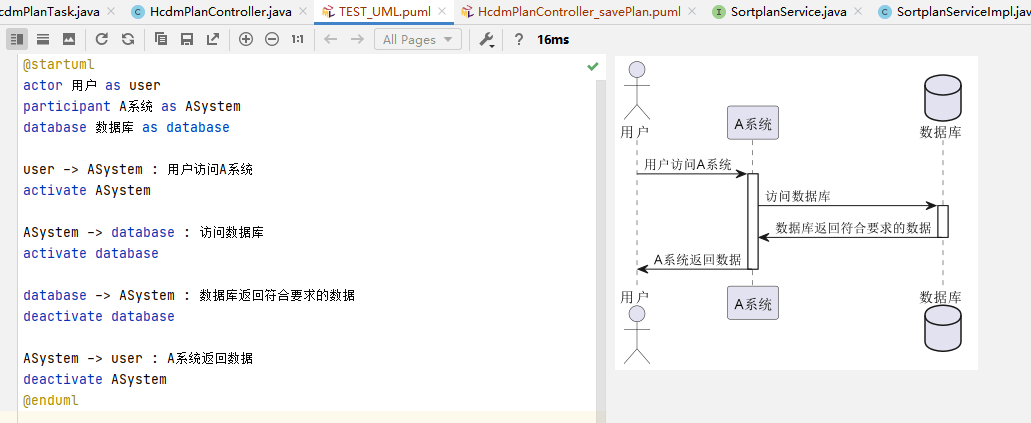

效果图实时展示出来，只要学会相关语法就很简单很方便了。

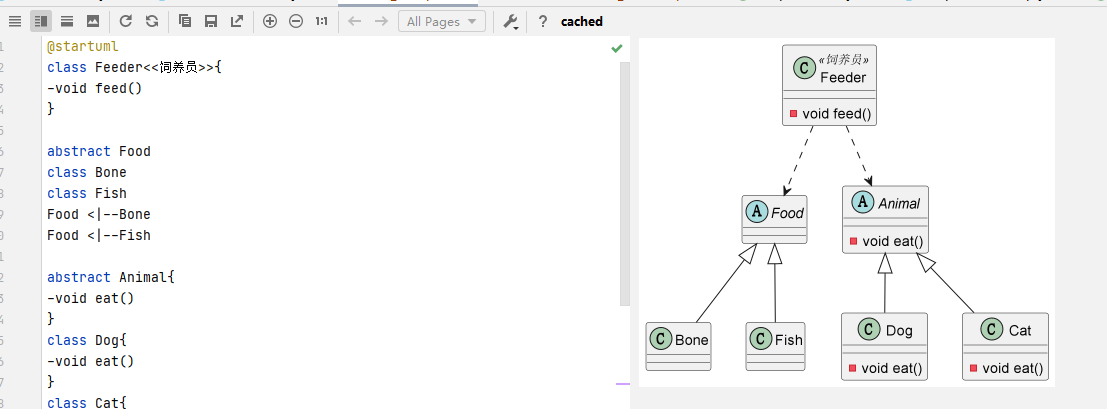

3.2 创建类图

类图是用来展示类之间关系的图表。以下是一个简单的类图例子：

@startuml
class Feeder<<饲养员>>{
-void feed()
}

abstract Food
class Bone
class Fish
Food <|--Bone
Food <|--Fish

abstract Animal{
-void eat()
}
class Dog{
-void eat()
}
class Cat{
-void eat()
}
Animal <|-- Dog
Animal <|-- Cat


Feeder ..>Food
Feeder ..>Animal

@enduml

4. PlantUML官网和语法参考

如果你想深入学习PlantUML的更多功能和语法，可以访问官方网站：PlantUML官网。在官网中，你可以找到详细的语法参考和示例，以及与其他工具集成的方法。

5、PlantUML如何结合Sequence Diagram二次优化时序图

关于Sequence Diagram插件，请参考Java时序图IDEA插件Sequence Diagram使用方法 这篇文章，不过往往Sequence Diagram的生成的时序图不是太满意，我们需要导出为.puml文件后再使用PlantUML插件打开编辑即可。就可以实现对Sequence Diagram生成的时序图二次优化。

6. 总结

通过本文，我们学习了如何在IntelliJ IDEA中使用PlantUML插件来创建时序图和类图。PlantUML是一个强大而灵活的工具，它可以帮助我们以简单的文本描述来生成各种UML图，为软件开发和系统设计提供更加直观的展示和理解方式。如果你想深入学习更多PlantUML的功能和语法，不妨去参观官网，查阅详细的语法参考和示例。

希望本文对你在使用PlantUML插件和掌握PlantUML语法有所帮助。
