在软件开发领域，UML部署图扮演着不容小觑的角色。然而，它的一些细节往往让人感到困惑。它能给项目带来哪些益处？又是如何呈现系统结构的？让我们深入探究这些问题。
部署图基本概念
对象管理组织在2001年提出了UML部署图，这种图描绘了运行中的硬件节点及其软件组件的静态形态。它就像一张详尽的地图，直观地展示了系统的结构。UML部署图不仅展示了硬件部分，还揭示了硬件上的软件以及连接不同机器的中间件，极大地帮助开发者全面理解系统的架构。
大学管理系统的UML部署图，它描绘了主要软件组件如何部署到生产环境，包含单一应用程序的部分。这样的图示帮助项目团队明确部署方案，防止无目的的操作，确保项目进展顺利。
项目图与企业级图特点
项目图，比如大学管理系统的UML部署图，它主要关注软件组件在真实生产环境中的布局。虽然可以在图中简要标注组件的部署情况，展示其功能，但过多的细节会使图表显得繁重。当项目变得复杂时，图表上密集的信息容易让人感到眼花缭乱，这对全面观察和理解并不利。
企业级图主要针对企业的高层部署进行描绘，比如那些展示基础技术架构的图表。这类图表无需详细展示硬件节点上的软件组件，团队成员可以在CASE工具中处理这些细节，从而使图表更加简洁直观，集中呈现关键部署问题。
结点的含义与表示
结点通常被形象地比喻为一个立体的盒子，这个盒子代表着计算设备，通常是指独立的硬件装置。比如，电脑、网络路由器、主机、传感器以及个人数字助理（PDA）等都属于这一类。在图表中，这些结点构成了系统运行的重要基础，承载着众多软件的运行任务。
每个结点都扮演着特定的角色和功能。比如，电脑能供用户进行操作，而网络路由器则主要承担数据传输和分配的任务。众多结点彼此配合，确保整个系统能够顺畅运行。
该组件呈矩形形状，其左侧延伸出两个较小的矩形部分，这与UML组件图中的符号一致。这些矩形部分代表软件的中间成果，诸如文件、框架、领域组件等。这些成果是构建系统软件不可或缺的关键组成部分。
并非所有部件都会在部署图中被呈现。以客户机为例，它可能已经安装了操作系统和各类应用软件，但若这些部件与系统核心逻辑关联不紧密，便不会被展示。这主要是因为部署图的目的是详细描绘系统中的关键部件，以减少无关信息的干扰。
可视化版型的应用

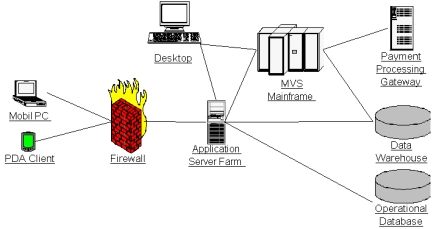

UML部署图中，可视化版型被用于展示节点与组件。比如，图2中，节点通过可视化版型来呈现，个人电脑以笔记本电脑形象展现，数据库则以常见的圆柱形符号来表示。恰当的应用可视化版型，可以使图形更加清晰易懂。
制定UML部署图可视化版型的统一标准难度较大，不过通常做法是选用恰当的图标。这些图标可根据不同情况灵活挑选和变动，关键是要确保信息的清晰和精确传达。
组件关系与通信关联
组件间的依赖关系用虚线箭头表示，这与UML图中常用的符号相吻合，清晰直观地呈现了各组件间的联系。若某个组件发生变动，人们可迅速通过箭头了解其对其他组件可能产生的影响。
通信关联涉及一种或多种协议，每种协议都需以UML图型来展示。表1列举了常见的通信关联图型，企业还可根据自身需求制定独有的标准，以适应不同项目的特定要求和企业内部的规定。
