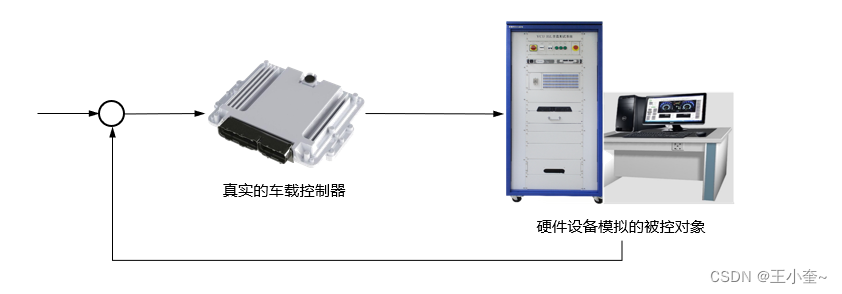

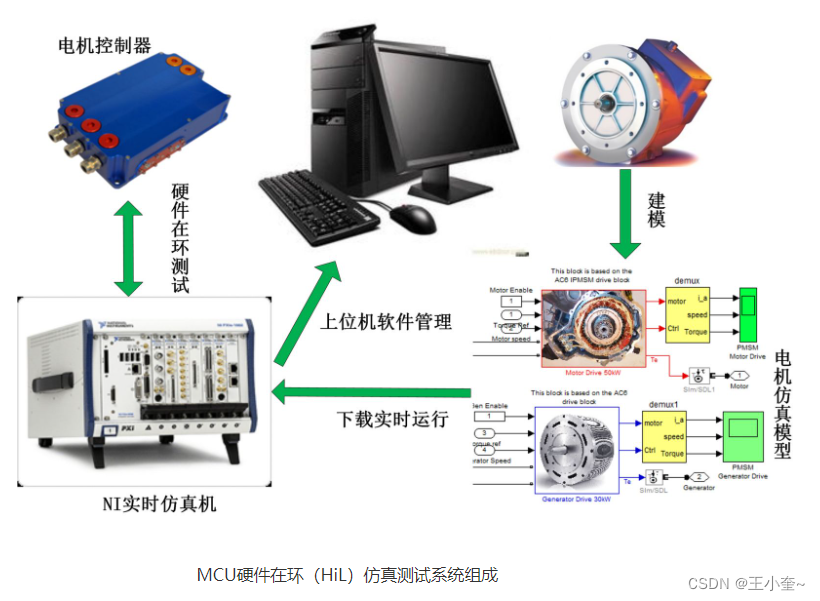

硬件在环仿真，简言之，就是将实际控制器与模拟的被控对象相连接。这种方式能有效且经济地对控制器进行全方位的测试。它通过接入真实控制器，并利用实时仿真模型（部分或全部）来模拟被控对象及其运行环境，以此达到系统仿真的目的。在汽车控制器研发过程中，这种方法尤为实用。
这项技术非常厉害，工程师们用它可以避免在实际应用中遇到的高昂测试费用和复杂问题。他们能提前测试控制器的性能，这样一来，不仅能缩短项目研发周期，还能降低成本。这样，整个研发过程就会更加顺畅，新产品也能更快地推向市场。
HIL测试的目的
HIL测试对工程师全面检测控制系统大有裨益，包括功能测试、故障测试、总线诊断测试等基础操作。此外，它还能实现自动化测试，帮助工程师分析验证测试结果，重现故障。
有了这个设备，可以保证控制系统在各种环境和状况下都能安全可靠地运作。以航空航天领域的控制系统测试为例，该设备能够模仿众多复杂情形，检验控制系统是否能够妥善应对，为实际飞行提供必要的预先准备。
测试内容丰富多样
这项测试涵盖了全面的功能控制检验、总线网络的检测、极端工况的试验、耐久性的评估以及故障诊断的全面检验等多个方面。
以电动车电机控制器为例，全面测试其控制功能，确保各项功能运作正常。在极限工况测试中，通过模拟高温、严寒、高海拔等恶劣环境，检验其稳定性。耐久测试则是模拟长时间连续运行，以评估其使用寿命。综合这些测试内容，可以全面评估控制器的性能。
控制器故障注入及分析
在设计电机控制器初期阶段，通过HIL测试即可识别问题，无需等到实物模型搭建完成后再去排查。若采用传统方法，至实物模型阶段发现问题时，修正费用高昂且耗费时间较长。
工程师利用HIL技术，能在虚拟场景中引入各种故障，研究控制器应对措施及故障根源，以便在设计阶段进行优化。例如，模拟电路的短路问题，观察控制器的应对策略，检查其保护功能，以提升产品设计的质量。

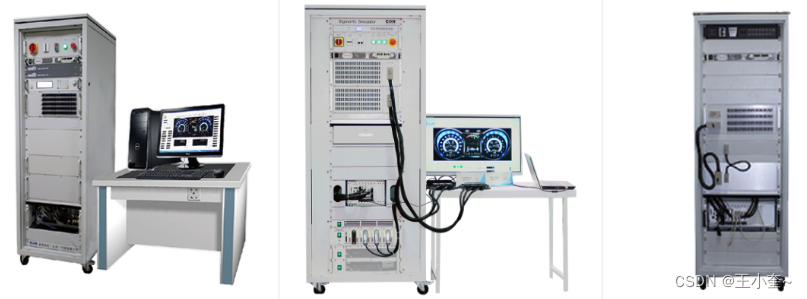

电机模拟器ALE及系统方案

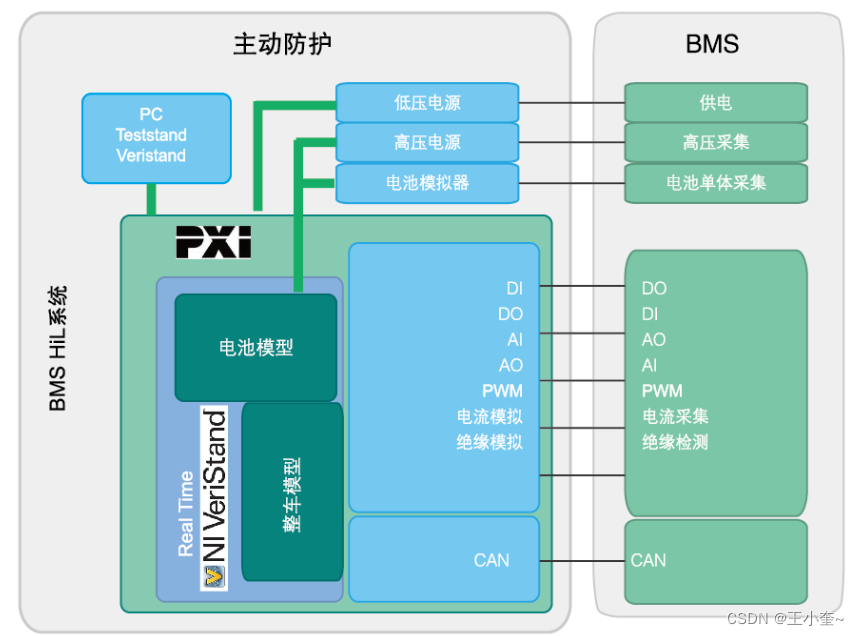

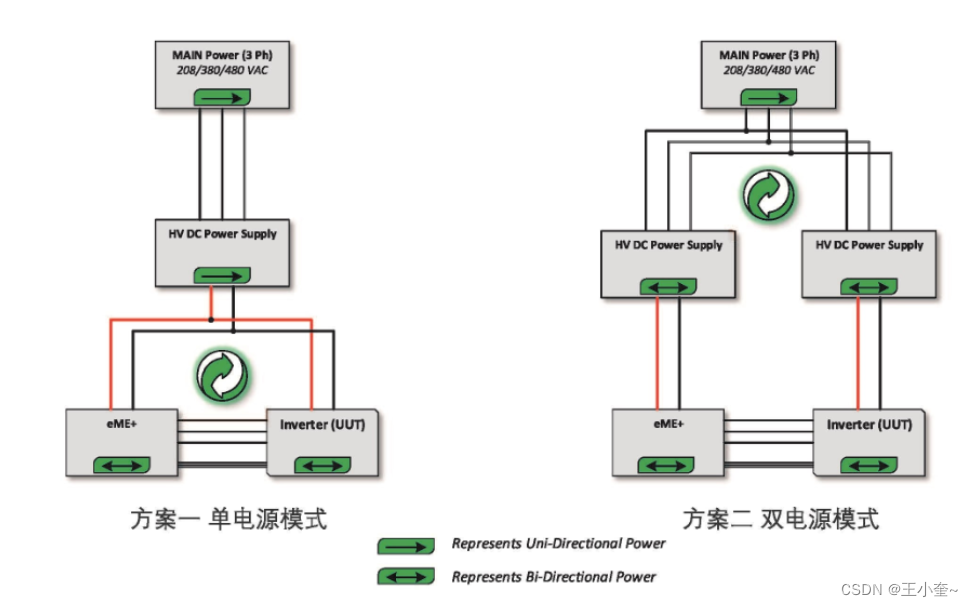

电机模拟器ALE允许用户创建从元件到整体的多样化测试计划，针对高压电源HVPS的不同情况，主要存在两种系统配置。

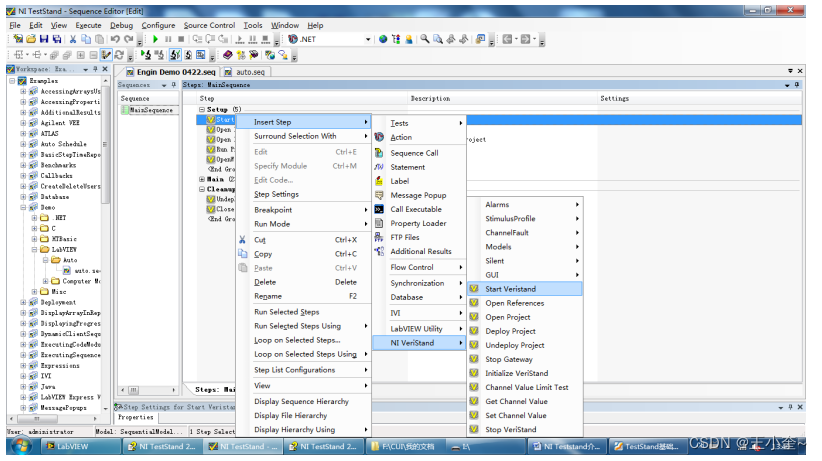

该系统由上位机进行管控与测试，依赖试验管理软件执行试验管理、故障模拟、测试案例制作及自动化测试等任务。它具备序列开发环境、调试、多线程并行测试等功能。凭借这些多样化功能，工程师可以更加便捷高效地进行测试作业。
测试流程严谨可靠
依据项目具体状况来定，是否需要特别制作用于被测控制器与HiL设备相连接的线束。如果现有设备中不包含这种线束，那么可以定制。
随后，我们输入用户的具体数据来检验系统是否满足需求说明书的规格。测试案例需涵盖所有功能点。在开发测试案例时，必须严格遵守规范文件，并编制相应的文档。然后，我们建立测试项目，连接待测控制器进行初步测试。此外，还可以通过接口测试来检查数据交换是否顺畅。回归测试结束后，若功能达标，需对HiL测试进行总结，并撰写总结报告。大家有没有进行过类似的测试？对这一测试流程有何改进建议？欢迎点赞并分享这篇文章，在评论区留下您的看法。
