Pod概念介绍及相关配置详解

文
章
目
录

• Pod介绍
• Pod结构
• Pod定义
• 小提示：
• Pod配置
• 基本配置
• 镜像拉取
• 启动命令
• 特别说明：
• 环境变量
• 端口设置
• 资源配额

Pod介绍

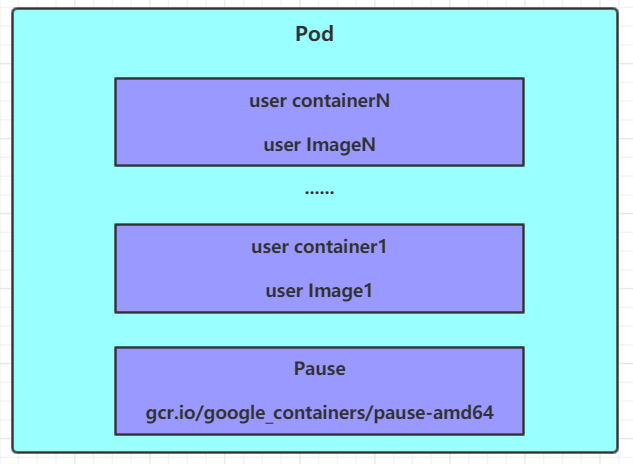

Pod结构


每个Pod中都可以包含一个或者多个容器，这些容器可以分为两类：

1、用户程序所在的容器，数量可多可少
2、Pause容器，这是每个Pod都会有的一个根容器，它的作用有两个：

• 可以以它为依据，评估整个Pod的健康状态
• 可以在根容器上设置Ip地址，其它容器都此Ip（Pod IP），以实现Pod内部的网路通信

这里是Pod内部的通讯，Pod的之间的通讯采用虚拟二层网络技术来实现，我们当前环境用的是Flannel

Pod定义

下面是Pod的常用资源清单：

apiVersion: v1     #必选，版本号，例如v1
kind: Pod       　 #必选，资源类型，例如 Pod
metadata:       　 #必选，元数据
  name: string     #必选，Pod名称
  namespace: string  #Pod所属的命名空间,默认为"default"
  labels:       　　  #自定义标签列表
    - name: string      　
spec:  #必选，Pod中容器的详细定义
  containers:  #必选，Pod中容器列表
  - name: string   #必选，容器名称
    image: string  #必选，容器的镜像名称
    imagePullPolicy: [ Always|Never|IfNotPresent ]  #获取镜像的策略
    command: [string]   #容器的启动命令列表，如不指定，使用打包时使用的启动命令
    args: [string]      #容器的启动命令参数列表
    workingDir: string  #容器的工作目录
    volumeMounts:       #挂载到容器内部的存储卷配置
    - name: string      #引用pod定义的共享存储卷的名称，需用volumes[]部分定义的的卷名
      mountPath: string #存储卷在容器内mount的绝对路径，应少于512字符
      readOnly: boolean #是否为只读模式
    ports: #需要暴露的端口库号列表
    - name: string        #端口的名称
      containerPort: int  #容器需要监听的端口号
      hostPort: int       #容器所在主机需要监听的端口号，默认与Container相同
      protocol: string    #端口协议，支持TCP和UDP，默认TCP
    env:   #容器运行前需设置的环境变量列表
    - name: string  #环境变量名称
      value: string #环境变量的值
    resources: #资源限制和请求的设置
      limits:  #资源限制的设置
        cpu: string     #Cpu的限制，单位为core数，将用于docker run --cpu-shares参数
        memory: string  #内存限制，单位可以为Mib/Gib，将用于docker run --memory参数
      requests: #资源请求的设置
        cpu: string    #Cpu请求，容器启动的初始可用数量
        memory: string #内存请求,容器启动的初始可用数量
    lifecycle: #生命周期钩子
        postStart: #容器启动后立即执行此钩子,如果执行失败,会根据重启策略进行重启
        preStop: #容器终止前执行此钩子,无论结果如何,容器都会终止
    livenessProbe:  #对Pod内各容器健康检查的设置，当探测无响应几次后将自动重启该容器
      exec:       　 #对Pod容器内检查方式设置为exec方式
        command: [string]  #exec方式需要制定的命令或脚本
      httpGet:       #对Pod内个容器健康检查方法设置为HttpGet，需要制定Path、port
        path: string
        port: number
        host: string
        scheme: string
        HttpHeaders:
        - name: string
          value: string
      tcpSocket:     #对Pod内个容器健康检查方式设置为tcpSocket方式
         port: number
       initialDelaySeconds: 0       #容器启动完成后首次探测的时间，单位为秒
       timeoutSeconds: 0    　　    #对容器健康检查探测等待响应的超时时间，单位秒，默认1秒
       periodSeconds: 0     　　    #对容器监控检查的定期探测时间设置，单位秒，默认10秒一次
       successThreshold: 0
       failureThreshold: 0
       securityContext:
         privileged: false
  restartPolicy: [Always | Never | OnFailure]  #Pod的重启策略
  nodeName: <string> #设置NodeName表示将该Pod调度到指定到名称的node节点上
  nodeSelector: obeject #设置NodeSelector表示将该Pod调度到包含这个label的node上
  imagePullSecrets: #Pull镜像时使用的secret名称，以key：secretkey格式指定
  - name: string
  hostNetwork: false   #是否使用主机网络模式，默认为false，如果设置为true，表示使用宿主机网络
  volumes:   #在该pod上定义共享存储卷列表
  - name: string    #共享存储卷名称 （volumes类型有很多种）
    emptyDir: {}       #类型为emtyDir的存储卷，与Pod同生命周期的一个临时目录。为空值
    hostPath: string   #类型为hostPath的存储卷，表示挂载Pod所在宿主机的目录
      path: string      　　        #Pod所在宿主机的目录，将被用于同期中mount的目录
    secret:       　　　#类型为secret的存储卷，挂载集群与定义的secret对象到容器内部
      scretname: string
      items:
      - key: string
        path: string
    configMap:         #类型为configMap的存储卷，挂载预定义的configMap对象到容器内部
      name: string
      items:
      - key: string
        path: string

小提示：

在这里，可通过一个命令来查看每种资源的可配置项，语法如下：

#查看某种资源可以配置的一级属性
kubectl explain 资源类型
#查看属性的子属性
kubectl explain 资源类型.属性

举例如下：

[root@master ~]# kubectl explain pod
KIND:     Pod
VERSION:  v1
FIELDS:
   apiVersion   <string>
   kind <string>
   metadata     <Object>
   spec <Object>
   status       <Object>

[root@master ~]# kubectl explain pod.metadata
KIND:     Pod
VERSION:  v1
RESOURCE: metadata <Object>
FIELDS:
   annotations  <map[string]string>
   clusterName  <string>
   creationTimestamp    <string>
   deletionGracePeriodSeconds   <integer>
   deletionTimestamp    <string>
   finalizers   <[]string>
   generateName <string>
   generation   <integer>
   labels       <map[string]string>
   managedFields        <[]Object>
   name <string>
   namespace    <string>
   ownerReferences      <[]Object>
   resourceVersion      <string>
   selfLink     <string>
   uid  <string>

在kubernetes中基本所有资源的一级属性都是一样的，主要包含5部分：

• apiVersion 版本，由kubernetes内部定义，版本号必须可以用 kubectl api-versions 查询到
• kind 类型，由kubernetes内部定义，版本号必须可以用 kubectl api-resources 查询到
• metadata 元数据，主要是资源标识和说明，常用的有name、namespace、labels等
• spec 描述，这是配置中最重要的一部分，里面是对各种资源配置的详细描述
• status 状态信息，里面的内容不需要定义，由kubernetes自动生成

在上面的属性中，spec是接下来研究的重点，继续看下它的常见子属性:

• containers 容器列表，用于定义容器的详细信息
• nodeName 根据nodeName的值将pod调度到指定的Node节点上
• nodeSelector

• hostNetwork 是否使用主机网络模式，默认为false，如果设置为true，表示使用宿主机网络
• volumes 存储卷，用于定义Pod上面挂在的存储信息
• restartPolicy 重启策略，表示Pod在遇到故障的时候的处理策略

Pod配置

本小节主要来研究pod.spec.containers属性，这也是pod配置中最为关键的一项配置。

[root@master ~]# kubectl explain pod.spec.containers
KIND:     Pod
VERSION:  v1
RESOURCE: containers <[]Object>   # 数组，代表可以有多个容器
FIELDS:
   name  <string>     # 容器名称
   image <string>     # 容器需要的镜像地址
   imagePullPolicy  <string> # 镜像拉取策略
   command  <[]string> # 容器的启动命令列表，如不指定，使用打包时使用的启动命令
   args     <[]string> # 容器的启动命令需要的参数列表
   env      <[]Object> # 容器环境变量的配置
   ports    <[]Object>     # 容器需要暴露的端口号列表
   resources <Object>      # 资源限制和资源请求的设置

基本配置

创建pod-base.yaml文件，内容如下：

apiVersion: v1
kind: Pod
metadata:
  name: pod-base
  namespace: dev
  labels:
    user: heima
spec:
  containers:
  - name: nginx
    image: nginx:1.17.1
  - name: busybox
    image: busybox:1.30

上面定义了一个比较简单Pod的配置，里面有两个容器：

• nginx：用1.17.1版本的nginx镜像创建，（nginx是一个轻量级web容器）
• busybox：用1.30版本的busybox镜像创建，（busybox是一个小巧的linux命令集合）

接下来我们执行指令来创建：

#创建Pod
[root@master ~]# kubectl create -f pod-base.yaml
pod/pod-base created
# 查看Pod状况
# READY 1/2 : 表示当前Pod中有2个容器，其中1个准备就绪，1个未就绪
# RESTARTS  : 重启次数，因为有1个容器故障了，Pod一直在重启试图恢复它
[root@master ~]# kubectl get pods -n dev
NAME       READY   STATUS    RESTARTS   AGE
pod-base   1/2     Running   2          54s
# 可以通过describe查看内部的详情
# 此时已经运行起来了一个基本的Pod，虽然它暂时有问题
[root@master ~]# kubectl describe pod pod-base -n dev

镜像拉取

创建pod-imagepullpolicy.yaml文件，内容如下：

apiVersion: v1
kind: Pod
metadata:
  name: pod-imagepullpolicy
  namespace: dev
spec:
  containers:
  - name: nginx
    image: nginx:1.17.1
    imagePullPolicy: Never # 用于设置镜像拉取策略
  - name: busybox
    image: busybox:1.30

imagePullPolicy，用于设置镜像拉取策略，kubernetes支持配置三种拉取策略：

• Always：总是从远程仓库拉取镜像（一直远程下载）
• IfNotPresent：本地有则使用本地镜像，本地没有则从远程仓库拉取镜像（本地有就本地 本地没有则远程下载）
• Never：只使用本地镜像，从不去远程仓库拉取，本地没有就报错 （一直使用本地）

默认值说明：

如果镜像tag为具体版本号， 默认策略是：IfNotPresent

如果镜像tag为：latest（最终版本） ，默认策略是always

这个完全可以自己去进行测试下，如果出现报错可以通过describe进行查看详细创建过程及过程中的报错情况。

启动命令

在前面的案例中，一直有一个问题没有解决，就是的busybox容器一直没有成功运行，那么到底是什么原因导致这个容器的故障呢？

原来busybox并不是一个程序，而是类似于一个工具类的集合，kubernetes集群启动管理后，它会自动关闭。解决方法就是让其一直在运行，这就用到了command配置。

创建pod-command.yaml文件，内容如下：

apiVersion: v1
kind: Pod
metadata:
  name: pod-command
  namespace: dev
spec:
  containers:
  - name: nginx
    image: nginx:1.17.1
  - name: busybox
    image: busybox:1.30
    command: ["/bin/sh","-c","touch /tmp/hello.txt;while true;do /bin/echo $(date +%T) >> /tmp/hello.txt; sleep 3; done;"]

command，用于在pod中的容器初始化完毕之后运行一个命令。

稍微解释下上面命令的意思：

“/bin/sh”,”-c”, 使用sh执行命令

touch /tmp/hello.txt; 创建一个/tmp/hello.txt 文件

while true;do /bin/echo $(date +%T) >> /tmp/hello.txt; sleep 3; done; 每隔3秒向文件中写入当前时间

执行创建并查看状态：

#创建pod
[root@master ~]# kubectl create -f pod-command.yaml
pod/pod-command created
# 查看Pod状态
# 此时发现两个pod都正常运行了
[root@master ~]# kubectl get pods pod-command -n dev
NAME          READY   STATUS    RESTARTS   AGE
pod-command   2/2     Running   0          30s
# 进入pod中的busybox容器，查看文件内容
# 补充一个命令:
kubectl exec  pod名称 -n 命名空间 -it -c 容器名称 /bin/sh  在容器内部执行命令
# 使用这个命令就可以进入某个容器的内部，然后进行相关操作了
# 比如，可以查看txt文件的内容
[root@master ~]# kubectl exec pod-command -n dev -it -c busybox /bin/sh
/ # tail -f /tmp/hello.txt
02:30:08
02:30:11
02:30:14
02:30:17
02:30:20
02:30:23
02:30:26
02:30:29
......

特别说明：

通过上面发现command已经可以完成启动命令和传递参数的功能，为什么这里还要提供一个args选项，用于传递参数呢?这其实跟docker有点关系，kubernetes中的command、args两项其实是实现覆盖Dockerfile中ENTRYPOINT的功能。

• 1、 如果command和args均没有写，那么用Dockerfile的配置。
• 2、如果command写了，但args没有写，那么Dockerfile默认的配置会被忽略，执行输入的command
• 3、如果command没写，但args写了，那么Dockerfile中配置的ENTRYPOINT的命令会被执行，使用当前args的参数
• 4、 如果command和args都写了，那么Dockerfile的配置被忽略，执行command并追加上args参数

环境变量

创建pod-env.yaml文件，内容如下：

apiVersion: v1
kind: Pod
metadata:
  name: pod-env
  namespace: dev
spec:
  containers:
  - name: busybox
    image: busybox:1.30
    command: ["/bin/sh","-c","while true;do /bin/echo $(date +%T);sleep 60; done;"]
    env: # 设置环境变量列表
    - name: "username"
      value: "admin"
    - name: "password"
      value: "123456"

env，环境变量，用于在pod中的容器设置环境变量。

# 创建Pod
[root@master ~]# kubectl create -f pod-env.yaml
pod/pod-env created

# 进入容器，输出环境变量
[root@master ~]# kubectl exec pod-env -n dev -c busybox -it /bin/sh
/ # echo $username
admin
/ # echo $password
123456

这种方式不是很推荐，推荐将这些配置单独存储在配置文件中，这种方式将在后面介绍

端口设置

本小节来介绍容器的端口设置，也就是containers的ports选项。

首先看下ports支持的子选项：

[root@master ~]# kubectl explain pod.spec.containers.ports
KIND:     Pod
VERSION:  v1
RESOURCE: ports <[]Object>
FIELDS:
   name         <string>  # 端口名称，如果指定，必须保证name在pod中是唯一的
   containerPort<integer> # 容器要监听的端口(0<x<65536)
   hostPort     <integer> # 容器要在主机上公开的端口，如果设置，主机上只能运行容器的一个副本(一般省略)
   hostIP       <string>  # 要将外部端口绑定到的主机IP(一般省略)
   protocol     <string>  # 端口协议。必须是UDP、TCP或SCTP。默认为“TCP”。

接下来，编写一个测试案例，创建pod-ports.yaml

apiVersion: v1
kind: Pod
metadata:
  name: pod-ports
  namespace: dev
spec:
  containers:
  - name: nginx
    image: nginx:1.17.1
    ports: # 设置容器暴露的端口列表
    - name: nginx-port
      containerPort: 80
      protocol: TCP

# 创建Pod
[root@master ~]# kubectl create -f pod-ports.yaml
pod/pod-ports created

# 查看pod
# 在下面可以明显看到配置信息
[root@master ~]# kubectl get pod pod-ports -n dev -o yaml
......
spec:
  containers:
  - image: nginx:1.17.1
    imagePullPolicy: IfNotPresent
    name: nginx
    ports:
    - containerPort: 80
      name: nginx-port
      protocol: TCP
......

访问容器中的程序需要使用的是podIp:containerPort

资源配额

容器中的程序要运行，肯定是要占用一定资源的，比如cpu和内存等，如果不对某个容器的资源做限制，那么它就可能吃掉大量资源，导致其它容器无法运行。针对这种情况，kubernetes提供了对内存和cpu的资源进行配额的机制，这种机制主要通过resources选项实现，他有两个子选项：

• limits：用于限制运行时容器的最大占用资源，当容器占用资源超过limits时会被终止，并进行重启
• requests ：用于设置容器需要的最小资源，如果环境资源不够，容器将无法启动

可以通过上面两个选项设置资源的上下限。

接下来，编写一个测试案例，创建pod-resources.yaml

apiVersion: v1
kind: Pod
metadata:
  name: pod-resources
  namespace: dev
spec:
  containers:
  - name: nginx
    image: nginx:1.17.1
    resources: # 资源配额
      limits:  # 限制资源（上限）
        cpu: "2" # CPU限制，单位是core数
        memory: "10Gi" # 内存限制
      requests: # 请求资源（下限）
        cpu: "1"  # CPU限制，单位是core数
        memory: "10Mi"  # 内存限制

在这对cpu和memory的单位做一个说明：

• cpu：core数，可以为整数或小数
• memory： 内存大小，可以使用Gi、Mi、G、M等形式

# 运行Pod
[root@master ~]# kubectl create  -f pod-resources.yaml
pod/pod-resources created

# 查看发现pod运行正常
[root@master ~]# kubectl get pod pod-resources -n dev
NAME            READY   STATUS    RESTARTS   AGE
pod-resources   1/1     Running   0          39s

# 接下来，停止Pod
[root@master ~]# kubectl delete  -f pod-resources.yaml
pod "pod-resources" deleted

# 编辑pod，修改resources.requests.memory的值为10Gi
[root@master ~]# vi pod-resources.yaml

# 再次启动pod
[root@master ~]# kubectl create  -f pod-resources.yaml
pod/pod-resources created

# 查看Pod状态，发现Pod启动失败
[root@master ~]# kubectl get pod pod-resources -n dev -o wide
NAME            READY   STATUS    RESTARTS   AGE
pod-resources   0/1     Pending   0          25s

# 查看pod详情会发现，如下提示
[root@master ~]# kubectl describe pod pod-resources -n dev
......
Warning  FailedScheduling  35s   default-scheduler  0/3 nodes are available: 1 node(s) had taint {node-role.kubernetes.io/master: }, that the pod didn't tolerate, 2 Insufficient memory.(内存不足)
