keepalive+vip+nginx方式实现高可用集群系统

文
章
目
录

• 环境规划
• 安装配置Nginx
• 安装配置keepalived
• 1、安装
• 2、配置
• 启动两个节点上的keepalived
• 测试VIP
• 改进点

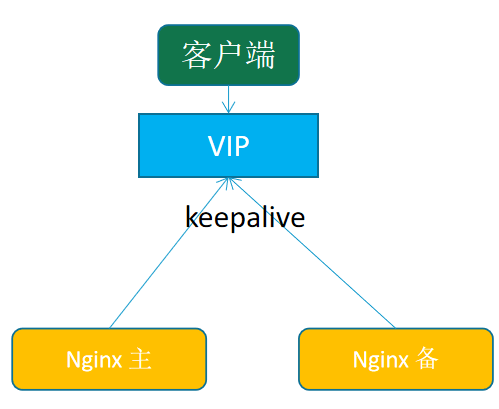

在最近的开发的一个子系统需要用到一主一备的集群架构，为了实现高可用，直接采用了简单的keepalive+vip的方式来实现，通过虚拟ip对外统一给客户端访问，前端代码部署在nginx服务器中，其中部分架构如下图：

这里潘老师主要为了演示下keepalive等相关环境搭建和验证vip的地址漂移是否有效，特此记录如下。

环境规划

首先准备两台虚拟机，我这里是基于centos7系统的虚机，配置如下：

安装centos可以参考:Vmware安装Centos7图文教程详解，快速搭建Linux系统
另外需要保证主从服务器时间同步，如果不同步可以参考如下文章：主从服务器节点通过NTP方式实现时间同步

安装配置Nginx

这里我们在主备服务器上分别安装Nginx服务器，安装方式参考：Linux系统安装与配置Nginx服务器

为了后续方便知道具体是访问了哪一个nginx服务器，我们修改nginx的欢迎页内容如下：

#进入nginx下html目录，修改index.html
vi index.html
#在标题上加上该节点的IP地址，比如主节点
Welcome to nginx! IP=192.168.91.100
#从节点则为101
Welcome to nginx! IP=192.168.91.101

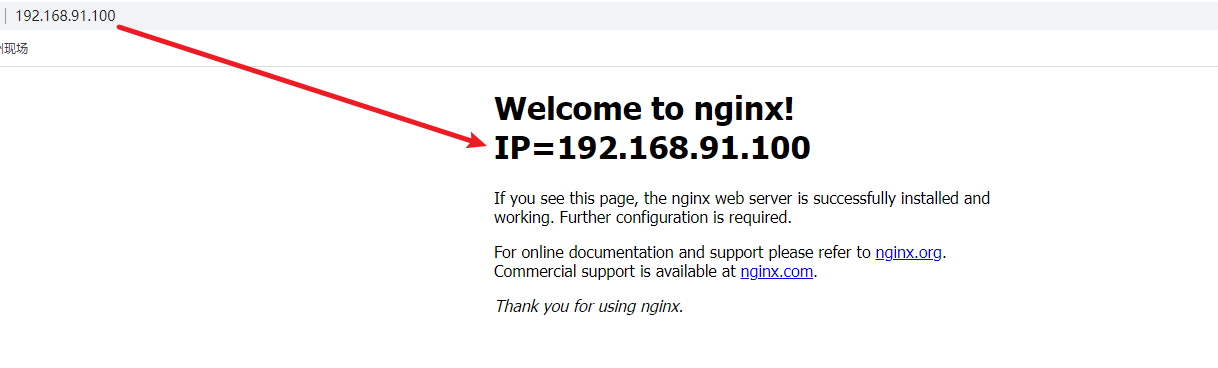

访问后如下图：

安装配置keepalived

1、安装

每个节点服务器都执行如下指令安装keepalived

yum -y install keepalived

2、配置

1）编辑配置文件

#打开配置文件
vi /etc/keepalived/keepalived.conf

2)在修改每个节点的VIP配置如下：

#master节点
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.91.188
    }
}
#node1节点
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.91.188
    }
}

主从节点配置说明：

1）state：主节点为MASTER，从节点为BACKUP
2）priority ：权重，主节点大于从节点
3）interface：都一样，网卡指定为ens33（根据自己的实际情况来定，可以使用ip addr查看）
4）virtual_router_id：主从需要保持一致
5）virtual_ipaddress：虚拟ip地址，保持一致

附：vrrp配置段说明：

vrrp_instance NAME { ：给出实例名称，要唯一

state MASTER|BUCKUP：自己的初始状态，只有两个master和backup

interface eth0：要把虚拟地址配置在哪个网卡上

virtual_router_id 51：虚拟路由的标识符，0-255

priority 100：定义优先级，0-255

advert_int 1：心跳信息发送的频率，单位为秒钟

authentication { PASS为简单密码认证，可使用openssl rand -hex 4生成随机子串
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
标准格式：/ brd dev scope
简单示例：192.168.2.100/24 brd 192.168.2.0 dev ens32
}

启动两个节点上的keepalived

#两个节点都执行
systemctl start keepalived
#查看运行状态
systemctl status keepalived
#停止指令
systemctl stop keepalived

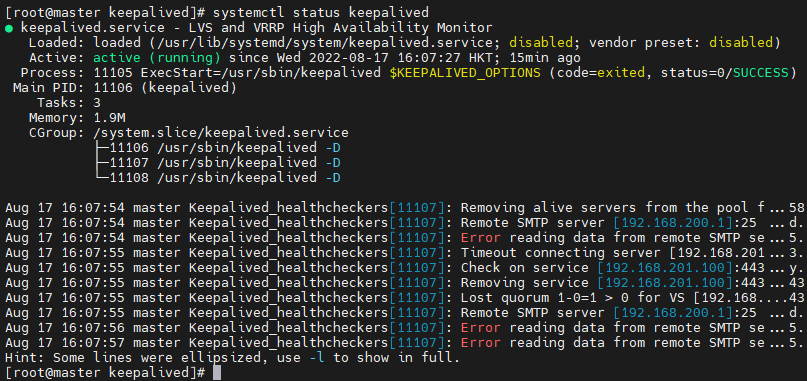

接下来我们查看状态，发现运行成功：

其中有部分SMTP报错，暂时不用管。

测试VIP

1）浏览器访问VIP，发现能正常访问到主节点的nginx：

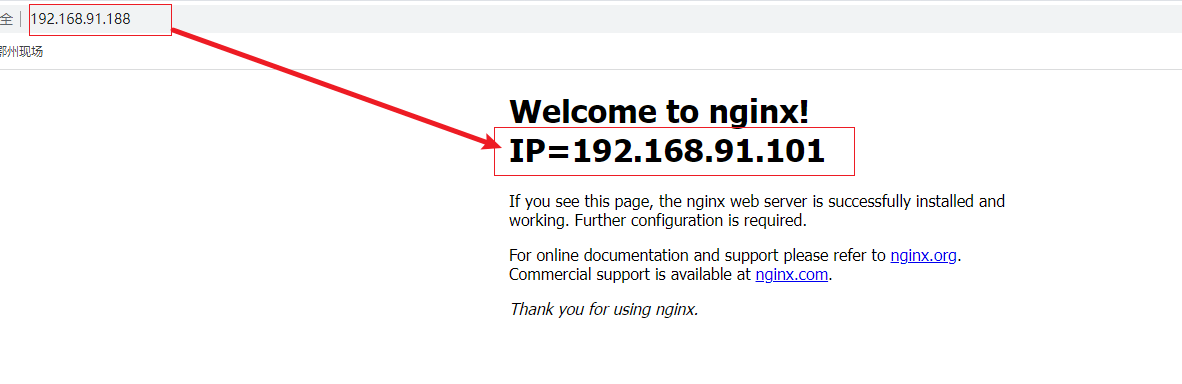

2）现在我们关闭master主机服务器，再次去访问该ip（访问前记得清除下浏览器缓存，不然地址没变，显示的还是浏览器缓存的master的页面），发现已经成功访问到了从节点的nginx：

3）再启动master，然后启动master的nginx和keepalived，发现再访问vip，又重新回到了主节点。

VIP漂移测试成功。

改进点

1）nginx和keepalived可以都设置为开机启动
2）如果只是主节点nginx挂掉，而虚拟机没挂，则vip不会漂移到从节点，可以思考下怎么解决。
3）主节点恢复后又将vip漂移到主节点，造成了不必要的主备切换，如何解决？

请参考：keepalived中vrrp_script配置段功能详解
