你知道吗？在电子设计界，Logic这款电脑逻辑分析软件配合逻辑分析仪，堪称解决难题的得力工具。然而，在使用过程中，也常常遇到一些让人烦恼的问题。接下来，我会为大家逐一阐述。
必备软件搭档
Logic是一款电脑逻辑分析工具，需与逻辑分析仪协同运用，对于分析任务来说，它是必不可少的。该软件能统一处理数据，若分析过程中出现难题，它能迅速协助解决。就像在处理一个繁杂的电子电路设计项目时，它能使数据管理和问题查找变得有条不紊。
在设计中，逻辑分析仪扮演着关键角色，它能快速找出问题所在。尤其是在处理1wire、I2C这类时序数据时，效率极高。Logic软件作为其配套应用，与逻辑分析仪配合得天衣无缝。
定制设备捕获

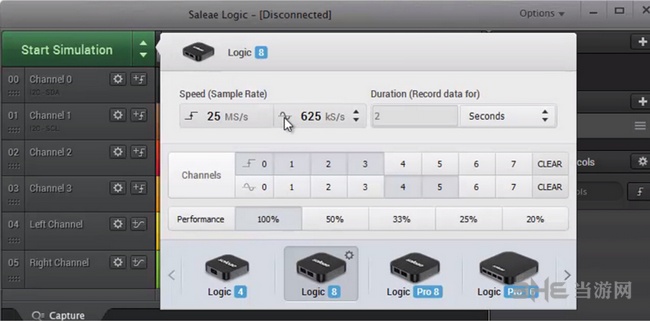

每个逻辑设备都能根据用户的具体要求来设定数据捕捉的模式。用户可以自主决定记录时间的长短，若只想记录特定时间段的数据，可以精确地进行设置。此外，用户还可以自定义数字和模拟数据记录的带宽分配，从而更高效地使用资源。
你可以自行挑选需要记录的路径。比如在涉及多个路径的测试任务中，你只需选取其中几个路径的数据进行记录。此外，你还可以将LED调节为你偏好的色彩，这样能让使用体验更加个性化。
协议分析搜索

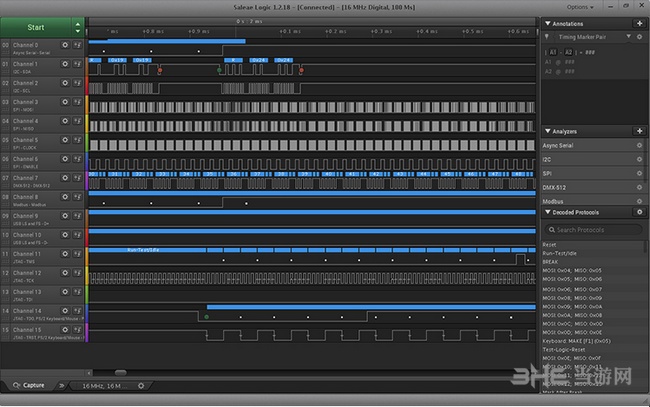

解码数据后，Logic软件具备高效搜索能力。输入目标信息，软件便会迅速定位。面对大量数据，此功能显著缩短处理时间，犹如在书库中迅速找到所需书籍。
搜索功能如此方便，即便面对繁杂的解码信息，也能迅速找到所需。无论是工程师在分析电路数据，还是学生在处理实验数据，这一功能都能极大地帮助他们。
硬件连接步骤

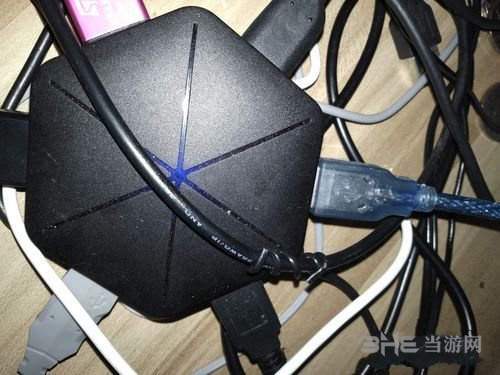

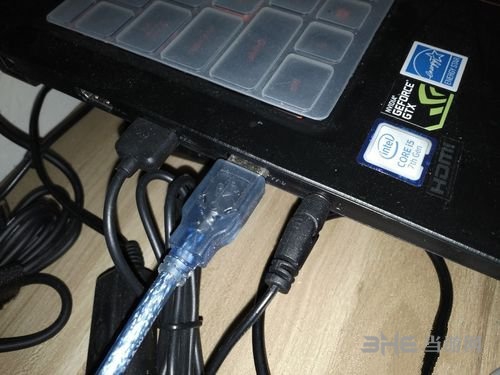

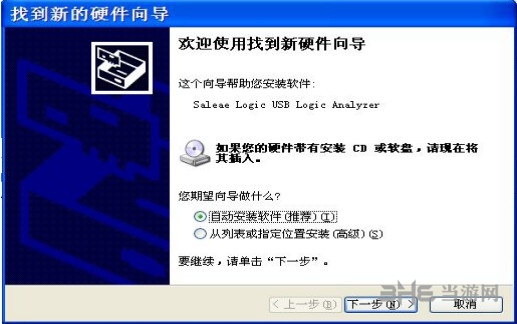

安装Logic官方版成功后，即可接入硬件设备。接入硬件，设备便会自动提示检测到新设备，并显示一个对话框。这时，只需点击“自动安装软件（推荐）”按钮即可。

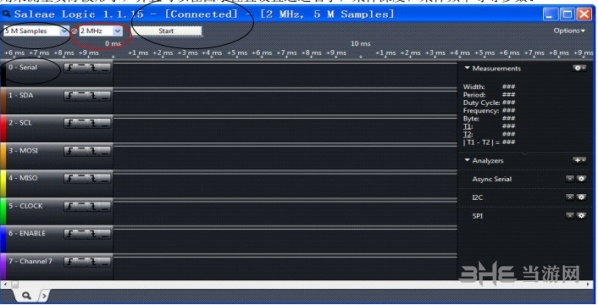

安装完毕后，界面上的选项会自动调整，start图标也会更新，这说明硬件连接已经成功。随后，便可以开始测量实际波形，并在图中指定位置设定通道名称、采样深度以及采样频率等参数。
关键参数与触发
逻辑分析仪里有两个关键指标，分别是采样深度和采样频率。采样深度决定了可以连续收集的数据量，而采样频率则决定了数据收集的速度。在不同的测试环境中，正确调整这两个指标至关重要。
设置触发功能旨在便于在有效信号发出时启动数据采集。若未进行触发设置，点击“开始”按钮后，系统将自动采集数据，直至达到预设的采样深度后自动停止。此设计可减少对无用信号的采集，从而提升数据采集的效率。
常见问题解决

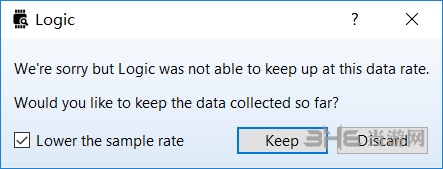

用户们提到，操作过程中频繁出现提示信息，速度过快。若只是点击选项，提示还会继续出现。通常情况下，如果采样速度太快，可以点击“保持”来忽略这些提示。而当速度已经调得很慢时，或许可以适当减少通道的数量。

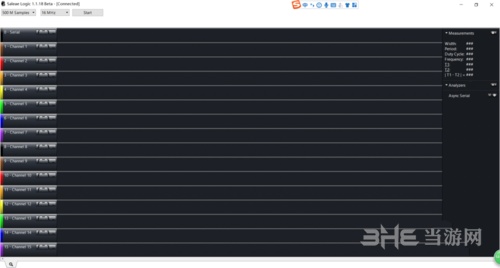

若系统默认配置为16通道，但实际仅使用一个通道，降低通道数量有助于减少数据传输量。这是因为逻辑分析仪的数据传输是串行的，减少通道数量可以提高每个通道的传输速度。此外，有些用户在安装后遇到软件无法启动的问题，这种情况也有相应的解决方法。
