FPGA设计是一项既复杂又有序的任务，它由众多关键步骤组成。每个步骤都扮演着不可或缺的角色，影响着整个设计的成功与否。这通常是开发者关注的焦点和面临的难点。
FPGA设计起始步骤
在FPGA设计的起始阶段，我们必须完成一些基础性的配置。比如，确定采用的开发语言，比如VHDL等，这是最基础的工作。如果没有明确选择开发语言，后续的工作就无法进行。此外，这时还可以调整所选择的器件，并对编辑字体大小等细节进行调整。这些看似简单的设置，实际上对后续的编程任务有着或多或少的影響。比如，不同的开发语言拥有各自的语法规则和适用场景，选择不当可能会导致整个开发方向出现偏差。
这一阶段，源文件的管理至关重要。在开发过程中，源文件是必不可少的，就像盖房子离不开砖瓦。我们可以添加仿真源文件，为后续的开发提供模拟测试。同时，设计和约束源文件也是必须的。每一类源文件都发挥着不可替代的作用，共同保障工程的完整与合理。
语言模板的重要性
FPGA设计中，开发语言模板是个很有用的工具。以VHDL为例，当遇到不知如何运用某些函数时，开发平台上的模板就显得特别关键。这就像你在不熟悉的城市里找不到路时，导航系统的重要性。许多新手在刚开始接触时常常感到困惑，比如不清楚某个特定功能对应的函数怎么用。但通过模板检索，他们能迅速找到类似用法，然后模仿并应用到自己的代码里，这样就能显著提升开发效率。
经验丰富的开发者即便如此，也觉得它并非毫无用处。在处理大型项目或复杂逻辑时，它能迅速帮助开发者通过模板回忆或确认复杂函数的特性与应用方法，大大节省了时间。因此，在整个开发过程中，这一环节不容忽视。
逻辑错误检测逻辑
编写代码时，即便保存了代码，也无法完全发现所有错误。特别是那些像模块间连线错误这样的逻辑错误，往往容易被忽视。这确实是开发者们头疼的问题。有时候，代码在编写时看似无误，但一运行就会出现各种预料之外的问题。这时，RTL描述与分析功能就能派上用场。借助这一功能，可以查看工程的RTL结构和语法。这样一来，就能对逻辑错误进行分析并进行修正，比如发现某个模块的输入输出连接有误，就能根据正确的逻辑进行调整。
在检查模块间的连接时，设计逻辑与开发者预期是否一致，这一点直接影响到工程能否最终成功满足需求。一个看似微小的模块连接失误，可能会导致整个工程运行结果与预期大相径庭。例如，在一些实时传输数据的工程中，若模块间的数据传递连接出现错误，可能直接引发数据丢失或错误显示。

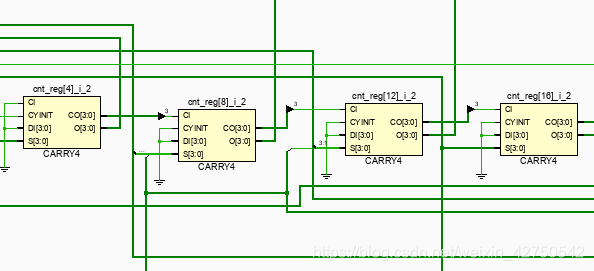

RTL分析相关操作

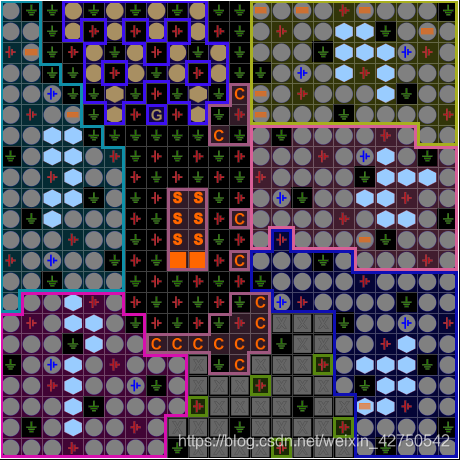

设计工程完成后，进行RTL分析是常规操作，此时会自动显示IO引脚分配的界面。IO引脚的分配准确与否至关重要，就好比人体神经系统的连接是否正确。每一个引脚都有输入输出的职责，若分配出现错误，就如同神经线接错了一样，这将导致后续数据传输的正确性无法保证。

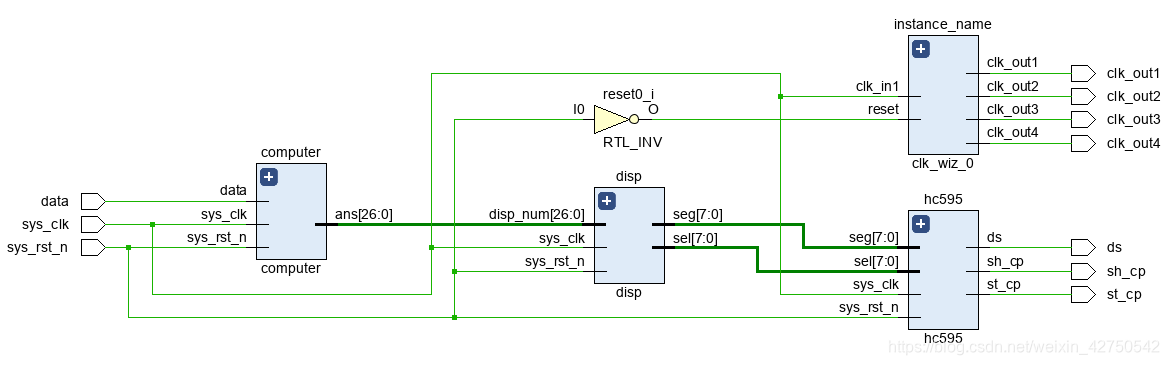

打开分析后的视图，可以细致分析编写的代码。观察模块间的连接状况，有助于开发者明确各个功能模块是否按照设计规范有效协作。以图像处理的FPGA设计项目为例，若模块间连接出现偏差，图像处理将无法准确进行。
综合与优化环节

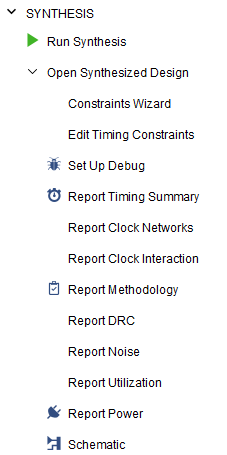

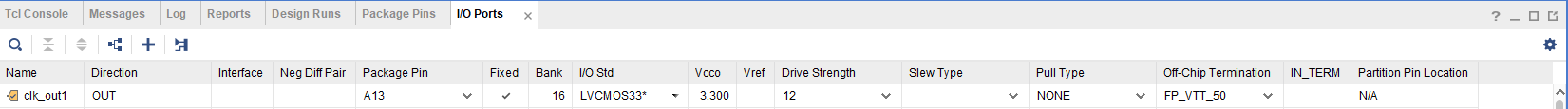

综合后的报告里包含了众多信息，诸如时序、资源利用、噪声等方面的报告。但对于初学者而言，集中精力研究这些或许有些吃力，也不太迫切。在进行FPGA设计时，必须对IO进行约束，例如确定IO引脚的具体位置，以及提供输入时钟的相关信息。这相当于向FPGA芯片指明哪些路径是输入，哪些是输出，其重要性不言而喻。
布局完成之后，还需进行功耗和物理的优化工作。布线完毕后，同样可以继续物理优化。这些优化都是为了对前一步骤的结果进行细化和提升，但它们并非必须。就好比一座已经建好的房屋，可以根据不同的需求来选择装修和升级。
设计的最终呈现
设计阶段的重点在于将生成的网表文件转换成比特流文件，并将其下载至FPGA芯片。这个过程就像将建筑设计图变为现实建筑一样。如果直接对器件进行编程，一旦断电，程序就会消失。但是，可以选择将配置信息存储在掉电后不会丢失的存储器中，这样再次上电时设备会自动编程。这一功能确保了FPGA设备运行的连续性和稳定性，就像给电脑程序设置了自动重启和恢复设置的功能，使得设备能高效运作。在此，我想问问大家，在FPGA设计过程中，哪个环节你认为最容易出现问题？希望大家能点赞、分享这篇文章，并积极参与评论。
