在智能制造行业，PLC和步进电机的控制以及上位机开发，既成为热门话题，也带来了技术挑战。深入理解和整合这一流程中的每一个环节，对于从业者来说，显得尤为关键。
项目所需平台与环境
在这个项目中，西门子TIAV15编程软件扮演着核心角色。它负责编写运动控制程序，使得PLC（S7-1200系列：DC/DC/DC）能够对步进电机进行控制。2019年推出的这一版本，功能十分全面。同时，配套的上位机开发使用了VS2019。这两款软件各自承担不同任务，共同完成了整个功能。至于硬件部分，包括开关电源、S7-系列、步进驱动器和步进电机等，这些都是工业控制领域的典型设备，各自承担着特定的职责。除了TIAV15之外，还有其他用于测试通信的软件，它们都是构建系统的基本要素。
每个软件和硬件在项目中都扮演着特定的角色。比如，步进电机对运动的实际效果有着直接的影响。而开关电源则为电子元件供应稳定的能量。一旦硬件或软件选择不当或搭配不当，整个系统将无法正常运行。
硬件接线概述
硬件接线构成了系统物理连接的根基。在这一步骤中，必须精确无误地连接S7-1200系列PLC、步进驱动器、步进电机、单轴模组以及限位开关等硬件设备。各类硬件的接口都有其特定的连接规范。
2022年，在某工厂开展的一个类似项目里，曾经遭遇了接线错误的问题。当时，因为忽视了限位开关的接线顺序，整个设备启动运动控制流程时出现了故障。这个事件充分说明了硬件接线必须严格按照正确顺序进行，任何小的疏忽都可能引发严重的后果。
PLC编程核心内容

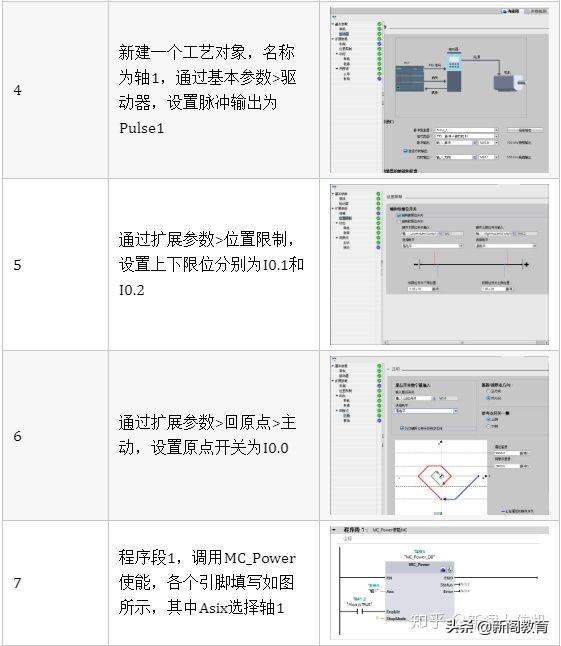

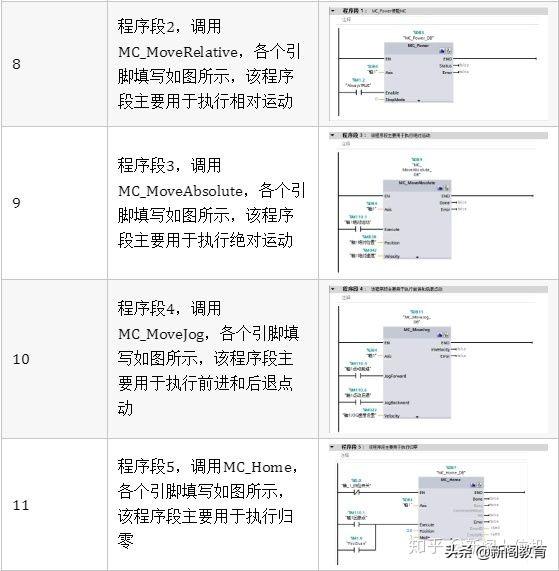

在这样一个体系中，PLC编程扮演着核心角色。若想对步进电机的运动方向、速度和距离进行灵活调节，就必须细致地编写PLC程序。在这个过程中，对控制地址的处理显得尤为重要。
以某自动化公司为例，他们的技术人员编写程序时，花费了一周时间，反复进行测试和修改。PLC编程不仅需要考虑自身的逻辑，还要考虑到与上位机的通信和控制任务对接，稍有疏忽，便无法实现预期的电机控制效果。
上位机开发思路解析
上位机开发有多种不同的方法。目前，使用组态软件（如触摸屏）和C#进行上位机开发是较为普遍的做法。然而，与传统的组态软件相比，C#在开发上位机时有着显著的不同。特别是在通信方面，C#开发上位机首先要解决的就是通信问题。西门子S7-1200能够支持多种通信协议，包括S7、TCP/IP、UDP、OPC等。在考虑开发成本时，需要综合考虑S7与其他协议的优缺点。2020年，一个科研团队在他们的项目中对多种通信协议进行了评估，研究结果显示，不同类型的项目可能需要选择不同的通信协议。

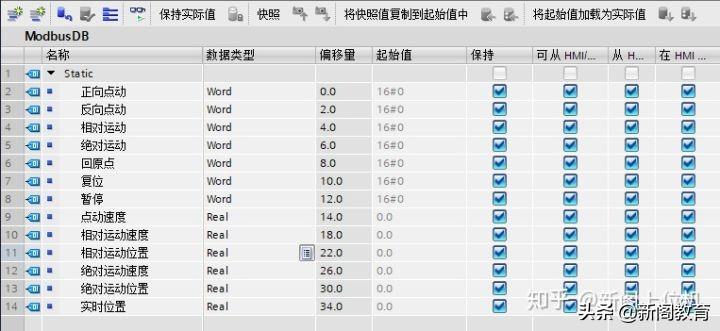

在本次控制项目里，我们选定了某通信协议，这一决定主要基于其公开性、免费性以及广泛的应用范围。选用该协议后，我们能在市场上与多数仪表和PLC进行顺畅通信。接下来，我们需要完成地址与PLC地址的映射工作，这包括控制位和参数地址的映射。此外，我们还需特别关注上位机UI界面的设计。
上位机功能开发重点
上位机功能开发是确保最终控制实现的核心环节。这一步骤必须与之前的硬件接线、PLC编程以及上位机开发理念无缝对接。功能开发需着重于对步进电机的运动方向、速度和距离进行精确控制。
2021年，在某个项目里，开发人员需对上位机进行功能开发，这要求他们能够控制步进电机的多级速度。为此，他们必须参照既有的PLC控制程序和通信协议，在上位机功能模块中科学配置参数，并做出合理的逻辑判断。只有这样，电机才能按预定目标顺畅运行。
此外，必须确保主控设备的功能稳定可靠，并具备良好的扩展能力。若未来需添加新的控制指标或新增硬件设备，主控设备的功能将能便捷地进行升级和优化。
整个流程的难题与挑战
PLC输入输出及步进电机接线至上位机编程的整个控制实现过程，充满了重重难题与挑战。各个环节彼此关联，互相影响。硬件接线一旦出错，可能导致PLC编程失败；而PLC编程的不合理，则可能引发上位机通信问题，最终影响上位机功能的开发。
在实际工作或学习过程中，你是否也曾遭遇过各环节相互关联、影响项目推进的问题？期待大家能点赞、转发和评论此篇文章，让更多人能够对PLC和步进电机的控制以及上位机开发有更深入的了解。
