数控编程中径向切削循环G94的详细介绍

数控系统编程过程既繁琐又至关重要，特别是在车削阶段。当遇到较大的余量时，一套有效的简化编程策略可以显著提高生产效率。在这个环节中，循环指令发挥着极其重要的作用。下面，我们将对这一被广泛使用的端面切削循环指令G94进行深入研究。

指令诞生背景

在数控车削的加工环节，若遇到较大的加工余量，往往需要编写众多程序段落，这无疑延长了编程人员编写代码所需的时间。同时，数控机床在执行这些代码时，所需时间也相对较长，导致工作效率不高。因此，为了简化编程步骤和提高数控机床的工作效率，循环指令便应运而生。在众多编程指令里，众多编程人员频繁地运用了径向切削循环和端面切削循环的指令，而G94指令则堪称其中的一个典型例子。

指令格式详情

G94指令具备两种操作方式。首先，它包括基础的端面切削操作，其代码结构为G94 X(U)_Z(W)_F_；而对于诸如锥度端面车削等较为复杂的作业，则需要使用G94 X(U)_Z(W)_F_R_的指令模式。在这种模式下，X、U、Z、W、R和F各司其职，发挥各自的功能。X轴上的坐标需精确标示切削作业的结束位置，U轴上的坐标差异则反映了从切削开始到结束的总距离，这些数据在编程过程中必须准确设定。

指令具体功能

G94的功能十分丰富，它从切削起点出发，首先沿Z轴方向进行轴向切削，接着再进行X轴或X、Z轴同时进行的径向切削。通过这样的操作，能够实现端面或锥面的切削循环。面对不同的加工需求，编程人员可以选择恰当的指令模式，以保证数控机床能沿着既定路径高效地完成加工任务。在加工平面工件时，特别是对那些一端需要加工或是表面带有特定斜度的部件，采用G94模式可以确保工作的高效进行。

指令细致说明

G94代表一个模式代码，这一点非常重要，它表明在后续的编程活动中，代码将依照既定规则进行操作。编程者在输入X、U、Z、W、R等参数时必须格外小心。以R参数为例，它表示切削起点与切削终点在Z轴方向上的距离差。如果R和W的符号不同，还需保证R的数值不超出W的数值。这体现了数控编程对严谨逻辑的严格要求，一旦出现错误，便有可能导致加工环节出现偏差。

指令运动轨迹

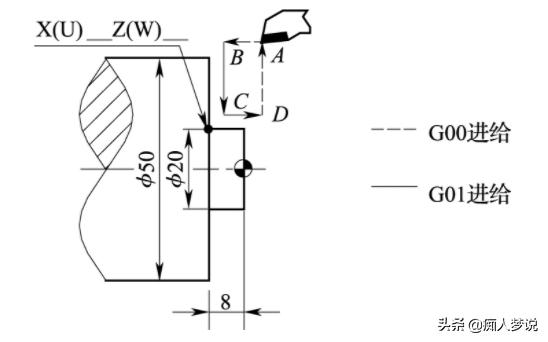

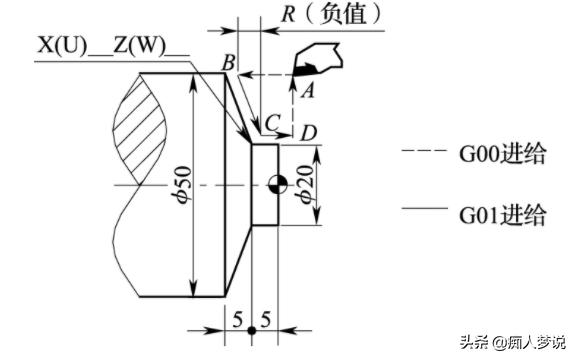

在G94操作模式下，刀具的运动轨迹被细分为两类，一类用于平面切削，另一类用于锥面平面切削。刀具从循环的起始点出发，按照既定路径移动，最终回到起点。在这个过程中，虚线部分展示了刀具的快速移动，而实线部分则按照F值所设定的进给速度进行切削。在端面切削的路径上，刀具必须按照既定规则进行加工。对于锥度端面的切削，必须特别关注锥度的起始和结束位置。在这一过程中，R 值扮演着至关重要的角色。具体来说，它代表了锥端面切削起始点 B 的 Z 坐标与终点 C 坐标之间的差值。

指令使用提示

在进行G94编程操作时，循环起点的坐标设定显得尤为重要。通常来说，X轴坐标值需要略大于工件的外圆直径。另外，Z轴方向上的位置需要适当偏移工件的外侧。采取这样的设置主要是为了确保刀具可以顺畅地进出工件。完成G94指令后，刀具会自动回到循环起点。所以，编程时我们必须考虑到这一特性。在G94代码的循环执行过程中，务必将整个流程走完，只有这样机器才会停止单段运行。操作人员必须了解这一操作要求，以免发生操作错误。
