在钢结构建模这一领域，选择合适的软件至关重要。Tekla和达索公司的钢结构模块STR都颇受青睐，各具特色。接下来，我们将对它们进行详细的分析。
Tekla 软件概述
Tekla软件，来自芬兰的Tekla公司，是众多钢结构生产商普遍使用的建模工具。它先构建出三维模型，然后自动产出钢结构的详细图纸和各类报表，便于人们查阅。许多建筑钢结构项目都依赖它来制作型钢构件等直线结构，因此在行业内享有很高的声誉。此产品有局限，尤其在曲线和曲面处理上不够到位，参数化功能也需提升。这些不足阻碍了它在桥梁钢结构领域的广泛运用。
Tekla 在桥梁应用的局限
桥梁建造常面临结构复杂的难题，跨度大、曲线多的情况尤为常见。这对软件处理曲线和曲面的能力提出了考验。以跨越江河、海洋的大桥为例，它们多采用曲线和曲面结构。然而，Tekla在参数建模方面的不足，使得它在应对结构尺寸变化时显得力不从心。这导致工程师在建模过程中遇到了不少难题，进而影响了工作效率。
STR 软件简介

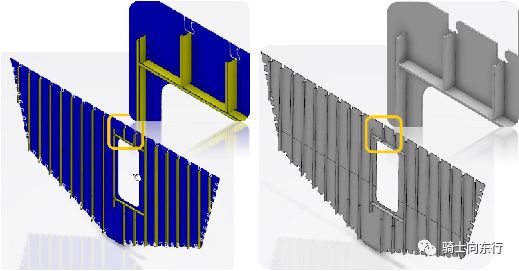

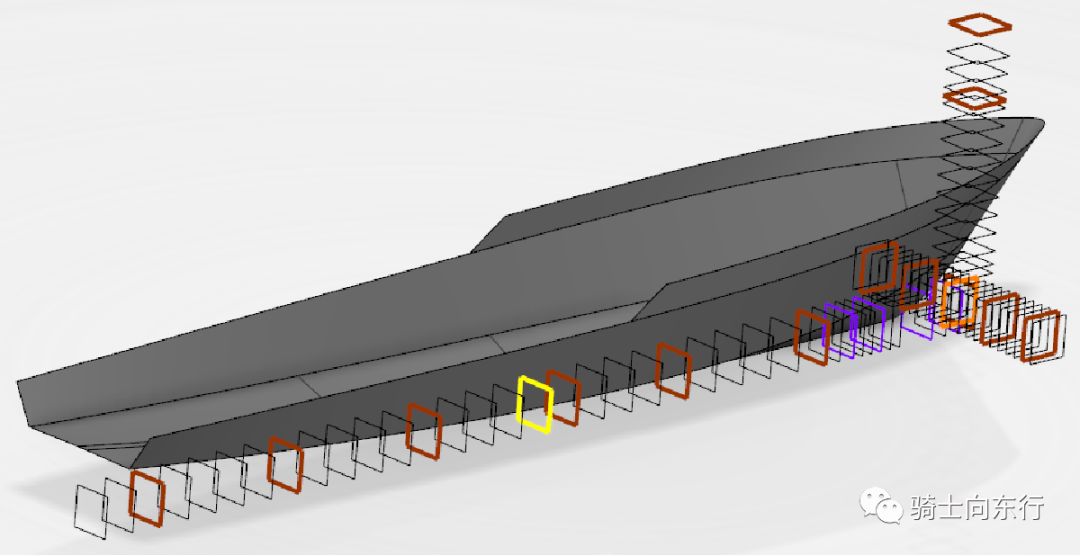

达索软件的STR模块是一款专为船舶工程设计打造的建模工具。该模块能构建无厚度的SFD模型，便于计算；同时，它也能制作出有厚度的SDD模型，适合施工图设计。此外，它还能设定焊缝类型、过焊孔结构等细节，并能进行分段划分和报表制作。这款软件专业性强，非常适合桥梁钢结构建模。
STR 适合桥梁钢结构原因

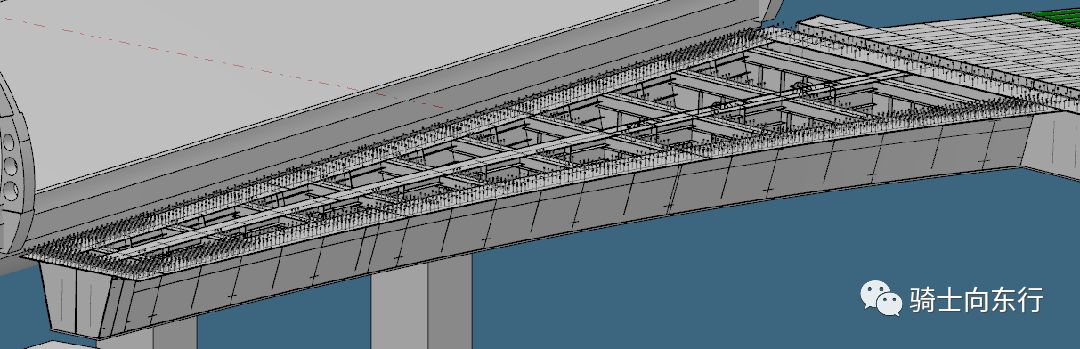

STR 在处理钢板构件方面有独到之处，这一点与钢箱梁桥广泛采用的正交异性板结构非常吻合。而且，由于达索在曲线与曲面建模方面的强大能力，STR 能够应对桥梁工程中的各种复杂难题。无论是跨度较大的曲线桥梁，还是造型独特的桥梁，STR 都能轻松应对。而Tekla 在这一领域则显得相对较弱。
STR 的快速建模优势

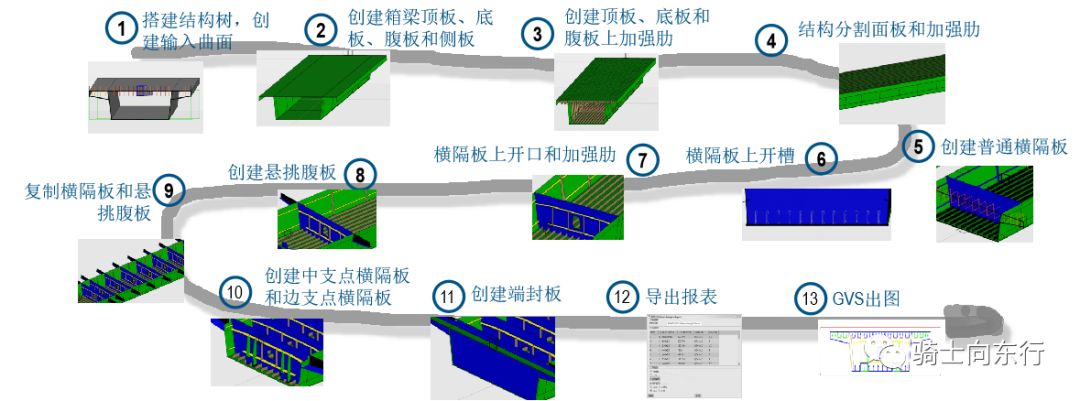

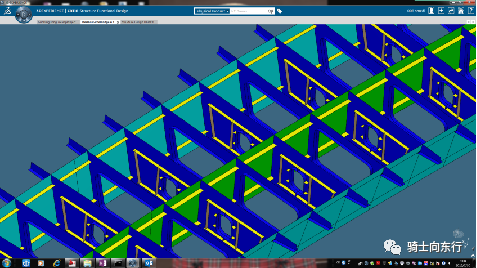

达索软件的模板实例化功能相当强大，在横隔板建模上表现出色。此外，它对知识工程给予了全面支持，让用户能将行业标准和专业知识融入建模流程。尽管深度应用还未广泛普及，但这一功能无疑将显著提高建模的效率和专业技术水平，让桥梁钢结构建模既快速又高质量。
STR 的使用瓶颈与改造
STR虽然适用于桥梁钢结构的建模，但它的起源是船舶工程。因此，在建模的思路上，受到了船舶专业的很大影响。在桥梁结构的建模中，它存在不少不便，需要结合桥梁的专业特点进行定制和二次开发。而且，STR现在还只是一个建模工具。若要成为适用于桥梁结构的三维设计软件，还需要进行更多的改进。而二次开发，则是这一过程中的关键步骤。
